松下FP1系列plc的雙字節比較指令STD舉例

• 2018-09-08

STD=雙字比較：相等時初始加載

STD<>雙字比較：不等時初始加載

STD>雙字比較：大于時初始加載

STD>=雙字比較：大于等于時初始加載

STD<雙字比較：小于時初始加載

STD<=雙字比較：小于等于時初始加載

將兩個雙字數據（32bit）項進行比較作為運算條件。根據比較的結果觸點閉合或斷開。

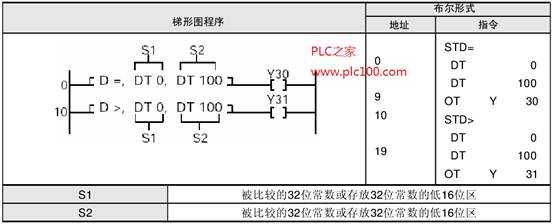

程序示例

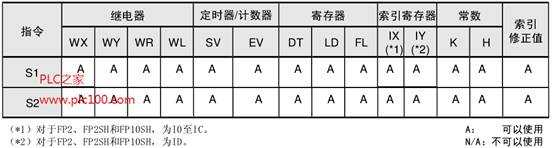

操作數

示例說明

將數據寄存器(DT1, DT0)與數據寄存器(DT101, DT100)的內容進行比較。若(DT1, DT0)=(DT101, DT100)，則外部輸出繼電器Y30為ON，若(DT1, DT0)>(DT101, DT100)，則外部輸出繼電器Y31為ON。

描述

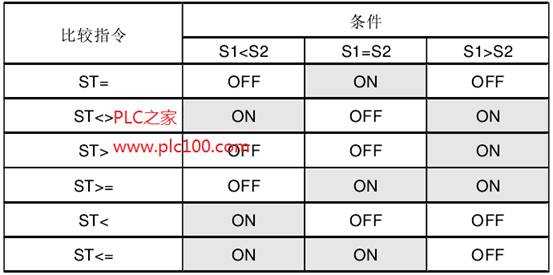

根據比較條件，比較由S1及S1+1指定的雙字數據和由S2及S2+1指定的雙字數據。當比較結果為某一指定狀態(=、<、>等)時，STD指令啟動連接觸點的邏輯運算。比較運算的結果如下:

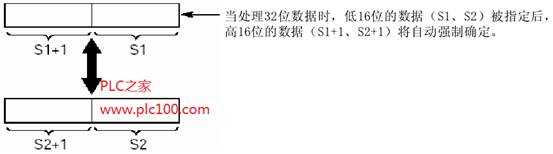

當處理32位數據時，低16位的數據(S1, S2)被指定后，高16位的數據(S1+1, S2+1)將自動強制確定。
