松下PLC步進程序的執行指令程序示例

• 2018-09-08

SSTP 指定步進程序的開始。

NSTP啟動指定的步進程序。當檢測到觸發器的上升沿時，執行NSTP。

NSTL啟動指定步進程序。若觸發器閉合，則每次掃描都執行NSTL。NSTL指令可用于CPU版本為4. 0或更高的FP3，以及CPU版本為2. 0或更高的FP-M和FPl。

CSTP將指定的過程復位。

STPE指定步進程序區的結束。

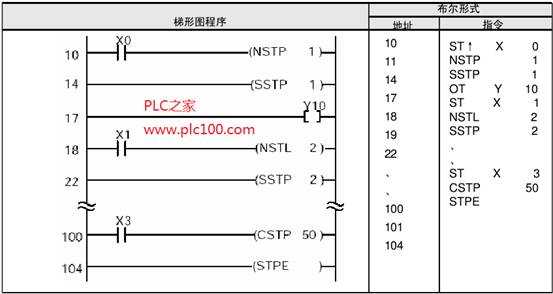

程序示例：

描述

當執行到NSTL指令或NSTP指令時，將開始執行由SSTP指令所指定的編號的步進過程。

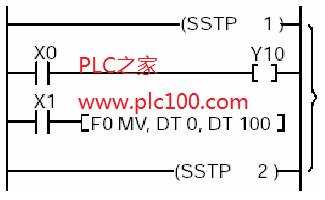

在步進梯形圖程序中，某個步進過程是由SSTP指令到下一個SSTP指令或STPE指令之間的程序指定的。

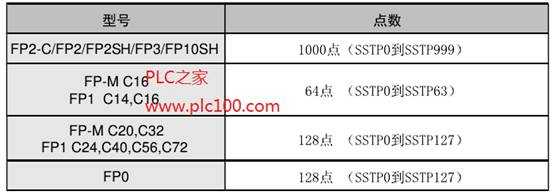

下表為各型可使用SSTP指令的點數。

舉例

可以方便地進行順序控制、選擇分支控制、并行分支控制等操作。

一順序控制

按次序進行切換和只執行所需要的過程。

一選擇分支控制

根據不同的條件，選擇并執行相應的過程。

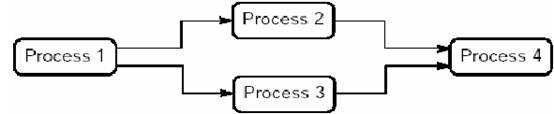

一并行分支控制

同步執行多項過程。

各個過程執行結束后，執行下一過程。

FP0不支持步進梯形圖程序，在編程時必須注意。
