松下FP PLC的F1(DMV)和P1(PDMV)32位數據傳輸

• 2018-09-08

概述將32位數據復制到指定的32位區域。對于FP-M/FP0/FP1，P型高級指令不適用。

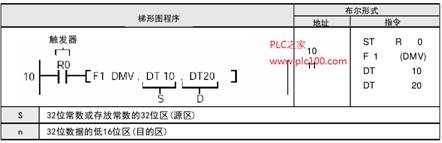

程序示例

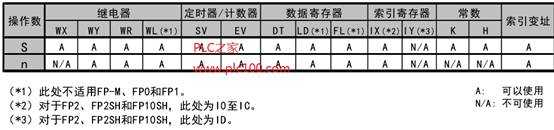

操作數

示例說明

當觸發器R0為ON時，數據寄存器DT11和DT10的內容被復制到數據寄存器DT21和DT20。

DT10的內容(16位)和DT11的內容(16位)被組合為32位的數據進行處理

32位的數據被分為高16位數據和低16位數據，分別存放于DT21和DT20

描述

將由S指定的32位數據或32位等值常數復制到由D指定的32位區。

處理32位數據時，指定低16位區(S, D)后，高16位區(S+1, D+1)會被自動確定。

標志位狀態

·錯誤標志(R9007):當用變址數指定的區超限時為ON并保持ON狀態。

·錯誤標志(R9008):當用變址數指定的區超限時瞬間為ON。
