松下PLC FP1上升沿微分DF和下降沿微分DF/指令簡

• 2018-09-08

DF:當檢測到輸入觸發信號的上升沿時，僅將觸點閉合一個掃描周期。

DF八當檢測到輸入觸發信號的下降沿時，僅將觸點閉合一個掃描周期。

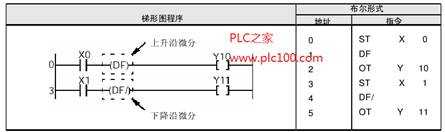

程序示例

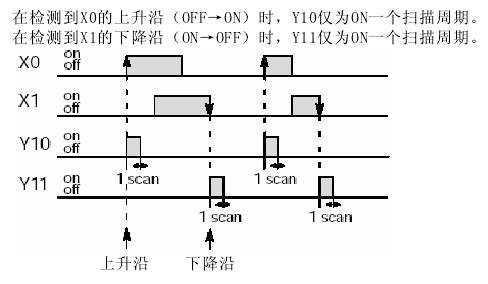

示例說明

有關指令

對于FP2, FP2SH和FP10SH，可以使用DFI指令。它只在程序的首次掃描周期執行。

當觸發信號狀態從OFF狀態到ON狀態變化時，DF指令才執行并且輸出僅接通一個掃描周期。

當觸發信號狀態從ON狀態到OFF狀態變化時，DF/指令才執行并且輸出僅接通一個掃描周期。

DF和DF/指令的使用次數沒有限制。

只有在檢測到觸點的ON或OFF狀態發生變化時，DF和DF/指令才會產生動作。

因此若執行條件最初即為閉合，如PLC模式改為運行或在運行模式卜接通電源，則不會產生輸出。

編程時注意事項

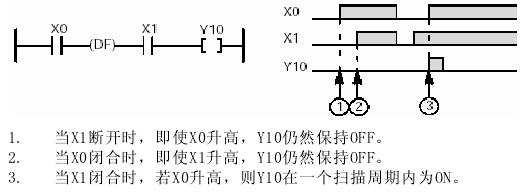

對于卜圖的程序，運算將按下列方式進行。

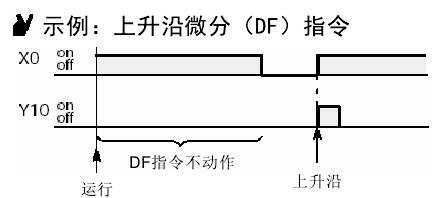

在下列程序中，執行狀態最初即為ON，因此沒有輸出。

微分指令的應用示例

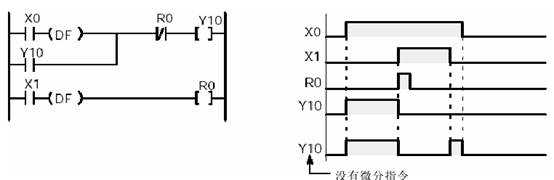

自保持回路的應用實例

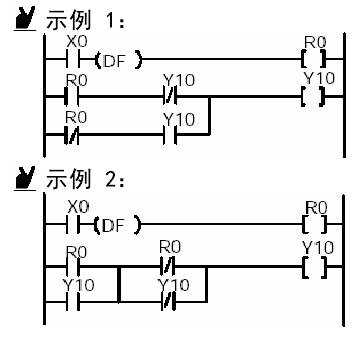

交替回路應用示例

使用微分指令也可以構成一個交替變化回路，實現利用同一個輸入信號切換進行保持或釋放
