松下FP2 PLC邏輯運算指令OR使用舉例

• 2018-09-08

松下FP2 PLC邏輯運算指令OR將兩個字數據(16bit)項進行比較作為OR邏輯的運算條件。根據比較的結

果觸點閉合或斷開。與其他觸點并聯。

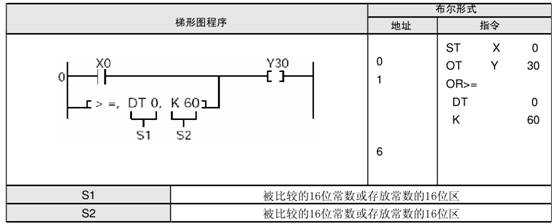

程序示例

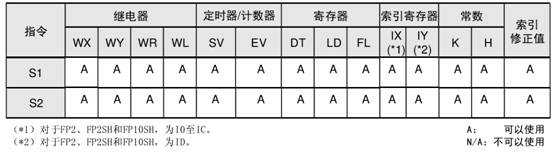

操作數

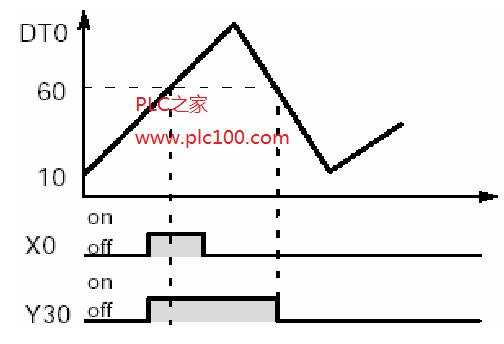

示例說明

當X0處于閉合狀態或DTO0>=K60時，Y30為ON。當DT0<K60且X0處于斷開狀態時，Y30為OFF。

根據比較條件，將由S1指定的字數據與由S2指定的字數據進行比較。

當比較結果為某一指定狀態(=、<、>等)時，OR指令作用于并聯的觸點。

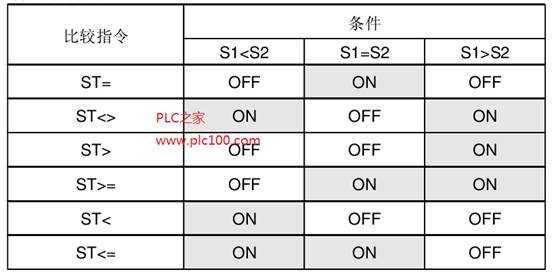

比較運算的結果如下:

有關使用的注意事項

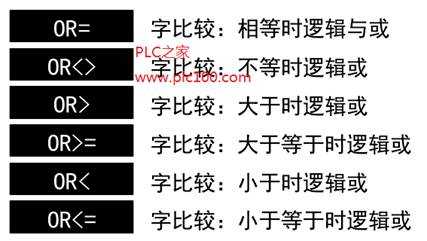

編程時，OR比較指令OR=, OR<>, OR>, OR>=, OR<和OR<=應從母線開始書寫。

多個OR比較指令OR=, OR<>, OR>, OR>=, OR<和OR<=可以連續使用。

若與BCD碼或其他類型的數據混合使用，則當最高位為1時，數據為負值，并且不能得到正確的比較

結果。在此情況下，請在進行比較之前，使用F81 (B工N)指令或其他類似指令將數據轉換為二進制數據。
