松下FP PLC的F0(MV)、P0(PMV)16位數據傳輸實例介紹

• 2018-09-08

功能：將16位數據復制到指定的16位區。對于FP-M/FP0/FP1，P型高級指令不適用。

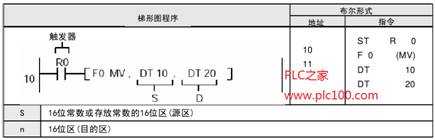

程序示例

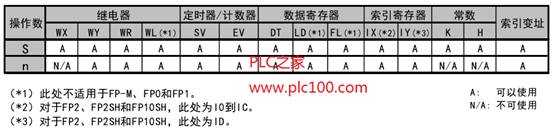

操作數

示例說明

當觸發器R0為ON時，數據寄存器DT10的內容復制到數據寄存器DT20。

描述

由S指定的16位數據或16位等值常數被復制到由D指定的區域。

應用示例

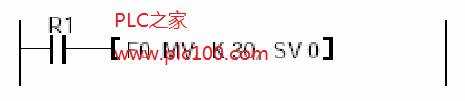

示例1:當R1為ON時，將K30傳輸至定時器設定值區SV0.

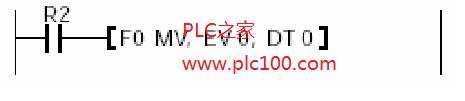

示例2:當R2為ON時，將定時器經過值EV0傳輸至數據寄存器DT0.

標志位狀態

錯誤標志(R9007):當用變址數指定的區域限時為ON并保持ON狀態。

錯誤標志(R9008):當用變址數指定的區域超限時瞬間為ON。
