FP PLC的BRK斷點指令程序示例說明

• 2018-09-08

功能：在測試/運行(TEST/RUN)方式下停止執行。

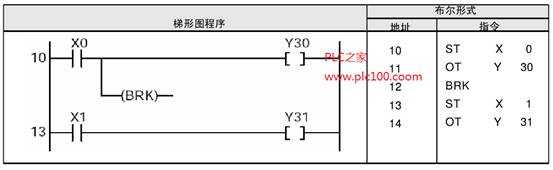

程序示例

描述

BRK指令只有在測試/運行模式卜才能起作用。在通常的運行模式條件下，本指令不被執行。

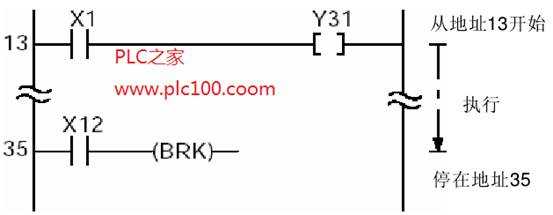

在測試/運行模式下，程序執行將暫時停止在包含BRK指令的地址處。

BRK指令可以用于一部分一部分地檢查程序。

如何使用BRK命令

步驟:

1.將CPU單元上的工N工T工AL工ZE/TEST開關設置在TEST一側

2.利用編程工具軟件(FPW工N-GR等)將模式選擇為TEST/RUN，如卜

一輸出:禁止或輸出(根據實際情況現在其中一種)

一BRK:有效(BRK指令有效模式)

一TEST模式:繼續(連續運行模式)

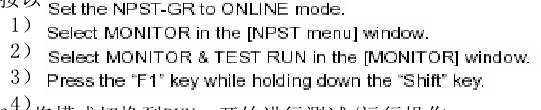

按以下步驟打開對話框

3:將模式切換到RUN，開始進行測試/運行操作。

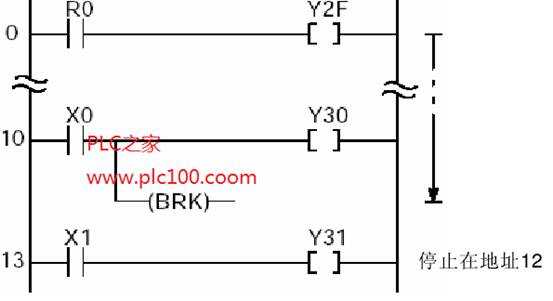

4.當X0處于ON的狀態時，執行BRK指令，停止執行程序。

5.在編程工具軟件(FPW工N-GR等)的測試運行窗口中，按住「SH工FT]鍵再按「F3]鍵，使程序繼續執行。

如果執行了BRK指令，程序會停止執行。

6.到程序結束為止，根據上述步驟4和5進行處理。

如果需要，可以采用單步運行模式。在單步運行模式下，程序在執行完每條指令后都會停止執行。
