松下PLC的F19(SJP)間接跳轉指令示例說明

• 2018-09-08

根據由F19( SJP)指令指定的數據區中的數值，跳轉到具有相同數值的LBL指令處。

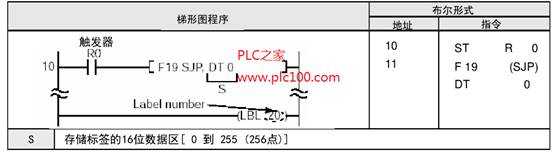

程序示例

操作數

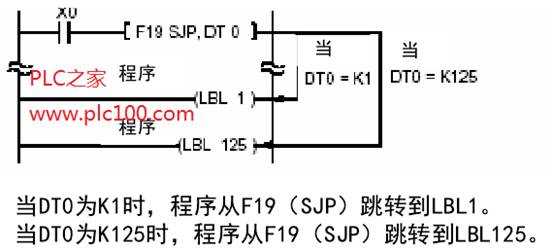

示例說明

當觸發器R0為ON時，跳轉到與DT0中的數值相同的標號處。

描述：

當觸發器為ON時，F19 (SJP)指令跳轉到與S指定的數值相同的LBL編號處。

程序將從跳轉目標標號的下一條指令開始繼續執行。

最多可以指定256個跳轉目標。(S中存放的數值范圍為K0至K255)。

LBL指令作為JP、LOOP和F19 (SJP)指令的跳轉目標。任何指令都可以作為跳轉目標后的程序起點。

在同一程序中不允許有兩個或兩個以上的LBL指令使用相同的編號。

如果沒有與S指定的數值相同的編號、或S中存放的數值超出范圍，F19 (SJP)指令都不會被執行。

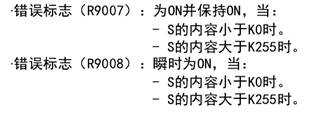

標志位狀態：
