松下PLC FP1寫入數據指令F13(ICWT)、P13(PICWT)的使用

• 2018-09-08

功能概述：將數據寫入PLC的IC卡的擴展存儲區。

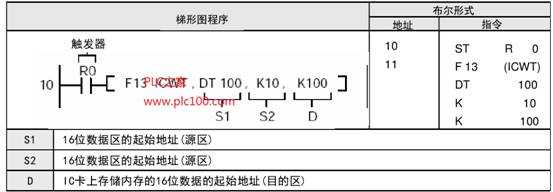

程序示例

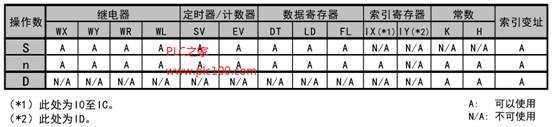

操作數

示例說明

當觸發器R0為ON時，將存儲在DT100~DT109中的10個字的數據傳輸到IC卡中的擴展存儲區。

描述

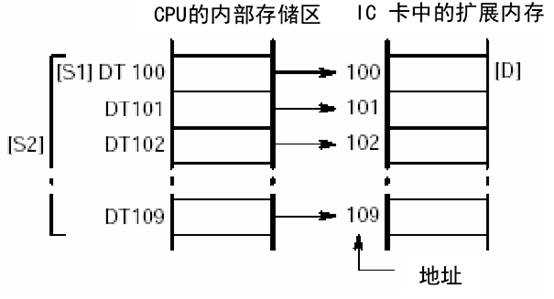

存儲于CPU中以S1開始的S2個字的數據被傳輸到由D指定的IC卡的擴展存儲區。

F13 (ICWT) /P13 (PICWT)指令只有在使用SRAM型IC卡的擴展存儲區時才能執行。

編程時的注意事項

可以使用的D的數值因IC卡的擴展存儲區的容量而異。

若512KB分配給擴展存儲區，則容量(可用字數)為:

(512 X1024) /2=262144字。

因此，D的允許節圍為K0至K262143。

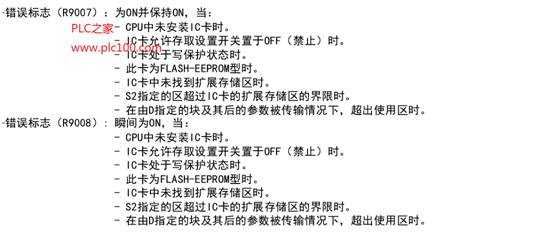

標志位狀態
