松下FP PLC的JP跳轉LBL標號指令

• 2018-09-08

跳轉至與JP指令有相同編號的LBL指令。

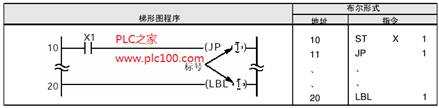

程序示例

跳轉至與JP指令有相同編號的LBL指令。

示例說明

當執行條件X1閉合時，程序由J P1跳轉至LBL1。

示例說明

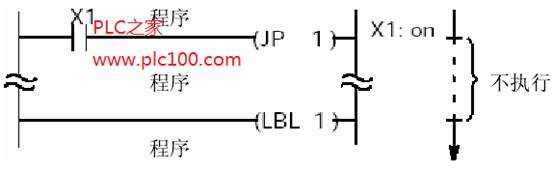

當執行條件為ON時，程序跳轉至與指定的跳轉編號同號的標號(LBL)指令。

程序隨后執行從由作為跳轉目標的標號的地址開始的指令。

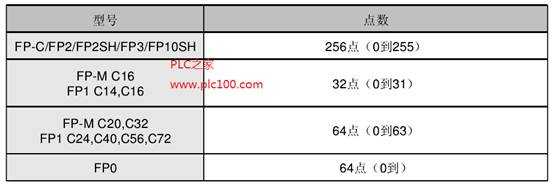

下表說明了不同機型的PLC能夠使用的JP和LBL指令的點數。

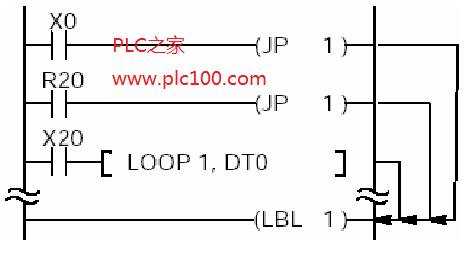

JP, LOOP和F19 (SJP)等指令都使用相同的標號，這些指令都可以作為跳轉的起點。

在程序中可以兩個或更多的JP指令使用相同的標號。

在程序中不允許兩個或多個LBL指令使用相同的標號。

如果程序代碼中沒有作為跳轉目標的標號，則會產生語法錯誤。
