松下FP PLC的F40和P40指令進行4位BCD數據加法編程

• 2018-09-08

概述

將兩個表示4位十進制數的BCD數據（4位BCD H碼）相加。

對于FP-M/FP0/FP1，P型高級指令不適用。

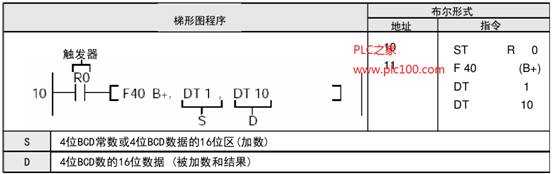

程序示例

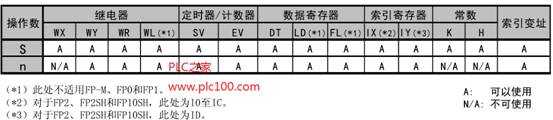

操作數

示例說明

當觸發器R0為ON時，數據寄存器DT10與數據寄存器DT1的內容相加。

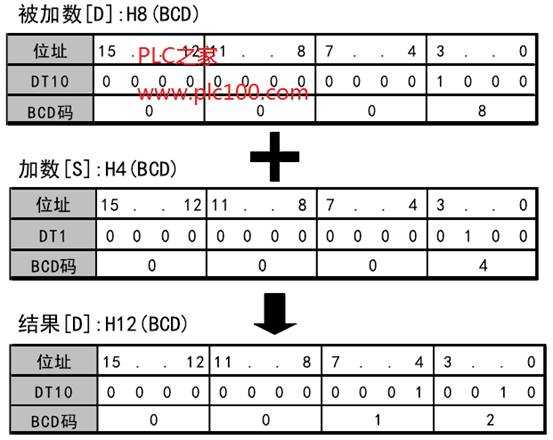

當DT1中為H4（BCD）、DT10中為H8（BCD）時，運算如下所示：

描述

由S指定的4位BCD碼等值常數或4位BCD碼數據的16位區與D指定的4位BCD碼數據相加。

被加數數據 加數數據 結果

（D） ＋ （S） → （D）

編程時的注意事項

若一算術運算指令的結果超出可處理值范圍，則會出現上溢出。

一般情況下，不允許出現上溢出。

若計算結果有時會上溢出，建議使用F41（DB+）（8位BCD數據加法）指令。

若出現上溢出，則進位標志（特殊內部繼電器R9009）會變為ON。

·錯誤標志（R9007）：以下情況時

- 變址數指定區超限

- 數據不是BCD碼

·錯誤標志（R9008）：以下情況時瞬間為ON

- 變址數指定區超限

- 數據不是BCD碼

·相等標志（R900B）：當計算結果被認為等于“0”時瞬間為ON。

·進位標志（R9009）：當計算結果超出4位BCD碼的范圍（上溢出）時瞬間為ON。

標志位狀態
