松下FP1系列PLC16位數據7段碼譯碼指令F91(SEGT)

• 2018-09-08

概述

為了7段碼顯示，將16位數據轉換為4個數字位(digit) 。對于FP-M/FPO/FP1, P型高級指令不適用。

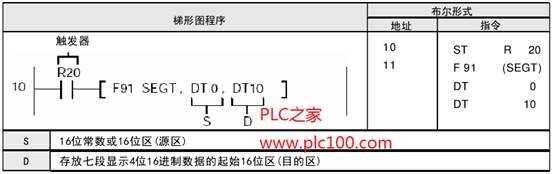

程序示例

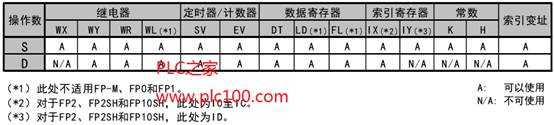

操作數

示例說明

當觸發器R20為ON時，將數據寄存器D丁0的內容轉換為7段碼顯示的4數字位數據。轉換數據存儲于內部字繼電器DT11和DT10。

例如，欲顯示“ABCD",應輸入下列內容。

描述

將由S指定的16位數據或常數轉換為用于7段碼顯示的4個數字位。轉換的結果從時旨定的區域開始存放。

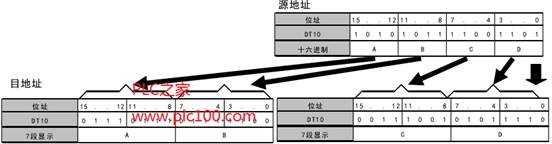

由S指定的待轉換數據與7段碼顯示數據之間的關系如下:

標志位狀態

·錯誤標志(89007)

在以下情況時為ON并保持ON

在變址數指定區超限

用于轉換結果的最后數據區超出范圍

·錯誤標志(89008)

在以下情況時瞬間為ON

在變址數指定區超限

用于轉換結果的最后數據區超出范圍
