在指輪上輸入正確的時間設置

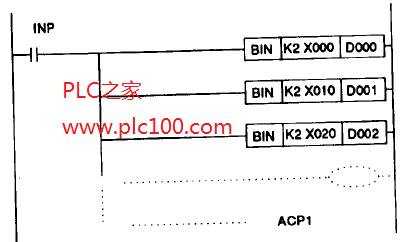

時鐘需要正確設置。在指輪上“撥入”一個所要求的時間。接著使用BIN應用指輪從指輪讀出撥入數據。緊跟著，用戶程序(記為ACP1)允許輸入的數據“設定”當前時間。

K2X000被確定，這意味著輸入X000至X007將被使用。X000作為輸入時間區的首地址。接著讀入的數據存入一個數據地址中。這是一種好做法，保證每個BIN指輪把“讀入”數據移入不同的數據位置。如K2X000的數據讀入到D000中。

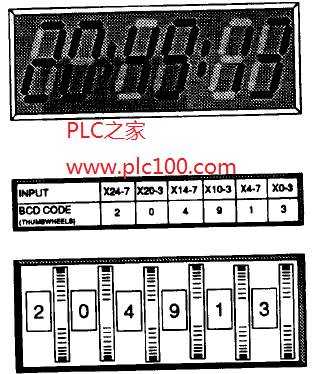

注：輸入BCD碼數據時，最低位數字一般從首地址的第一組4個輸入中讀出，即對于數字65734，可以看到在輸入X000到X003讀出的值是4.

當用戶程序提供某種形式的以INP為標記的起動時，BIN指令被激活。
