生產線上用PLC檢測瓶子是否直立的梯形圖編

• 2018-09-08

這個電路檢測瓶子是否直立，如果不，則它被拋到傳送帶外。

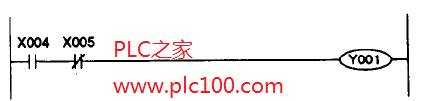

當瓶子從傳送帶上移過來時，它被兩個光電管PC1和PC2檢瀏。這兩個光電管經安排能檢測瓶子是否直立。從它們那兒得到兩個輸入X004和X005。如果瓶子不處于直立狀態，光電管PC2就不能給輸入X005信號。這意味著推出桿RM1開始工作，因為程序驅動輸出Y001:精入X004為ON，而又因為輸入X005為OFF，常閉觸點使輸出Y001被驅動。

這是一個引起一個動作的串聯與非輸入問題。
