洗衣機滾筒轉數計數的PLC系統設計

• 2018-09-08

洗衣機的滾筒旋轉被計數，數據可以用在后面編程中控制循環長度，進行速度控制或提供維護幫助。

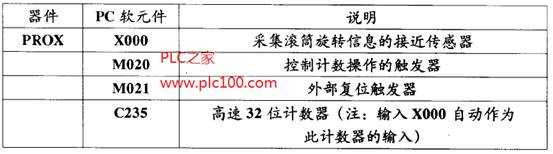

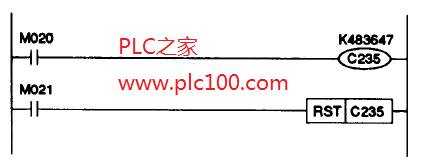

當洗衣機滾筒旋轉時，固定在滾筒底部的一個小標記或指示器經過一個接近傳感器(( PROXl)。這個傳感器驅動輸入X000，因為使用了高速計數器，輸入X000自動轉為此計數器的輸入。內部M線圈或輔助繼電器M020用來控制計數操作，而輔助繼電器M021用來復位計數器。

附注:高速計數器是32位的元件，這意味著計數器設定值的選擇范圍可以是1到2, 147, 483,647。
