用PLC實現生產線產品計數功能的編程

• 2018-09-08

這個計數程序用來累計隨傳送帶移動的瓶子數量。

說明

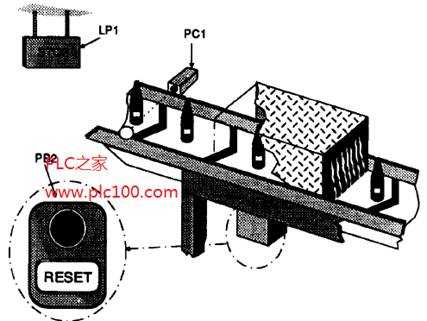

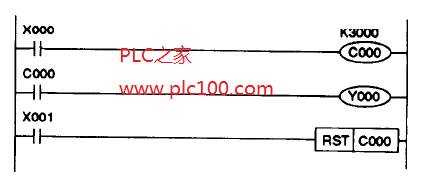

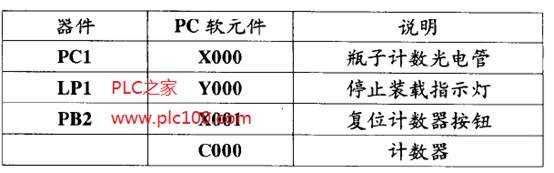

當瓶子在傳送帶上移過來時，它們擋住光電管PC1的光線。每次光線被檔住，代表PC1的輸入X000變為‘ON，程序起動一個計數器。這里，C000用來“記錄”經過PC1的瓶子數量。C000事先設定一個計數上限，這樣就能提供一天或一班次處理的瓶子總數。本例中上限定為30000。

一旦計數器達到限度值，c000的輸出線圈閉合。為了向外部表示計數任務已完成，計數器c000的一個觸點用來激活輸出Y000，接著，起動“STOP"燈LPl，從而使操作者知道目的已達到。

因為計數器要保存它的數據，所以需要一種復位當前計數值的方法，可以用“復位”按鈕PB2實現。PB2對應于輸入X001，它使計數器設定為Oo "STOP"燈關斷，整個系統準備下一批3000個瓶子經過。
