三菱FX3U/5U PLC無線MODBUS通信方案

【鄭重聲明】

本文內容及圖片均系艾寶物聯原創,抄襲將依法追究.

【方案概述】

本方案旨在實現一臺三菱FX5UPLC與三臺三菱FX3UPLC之間的無線通信，依托于MODBUS通信協議進行數據傳輸。為實現這一目標，我們選用了艾寶物聯網的AB433A型PLC無線通訊終端作為核心硬件，它能夠有效促進各PLC之間的無線通信，優化系統布局，提升數據傳輸效率。

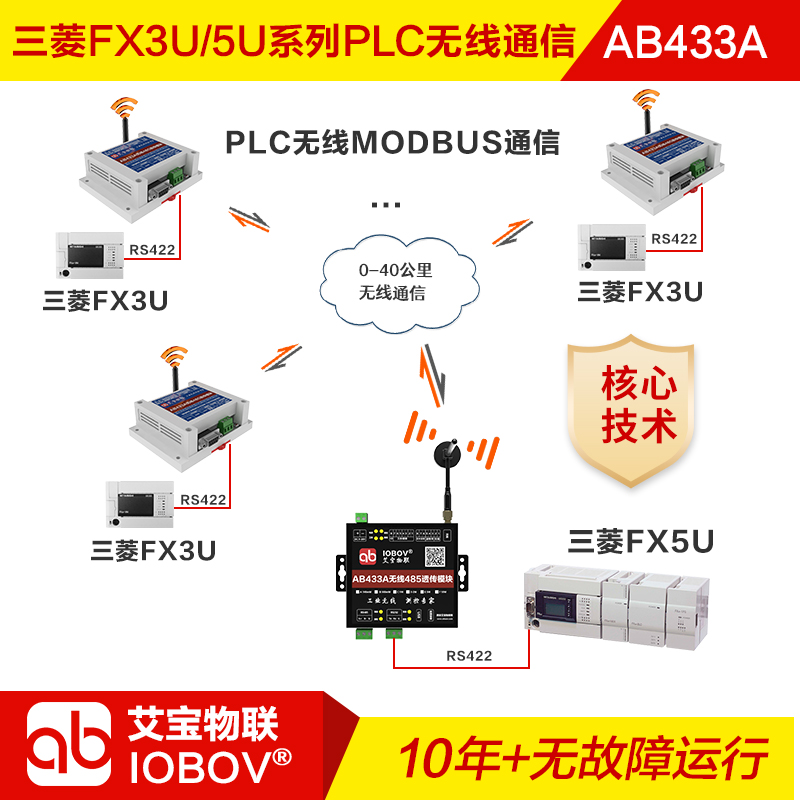

無線系統拓撲示意圖▼

【設備準備】

1.PLC配置：采用三菱FX5UPLC1臺及FX3UPLC3臺。

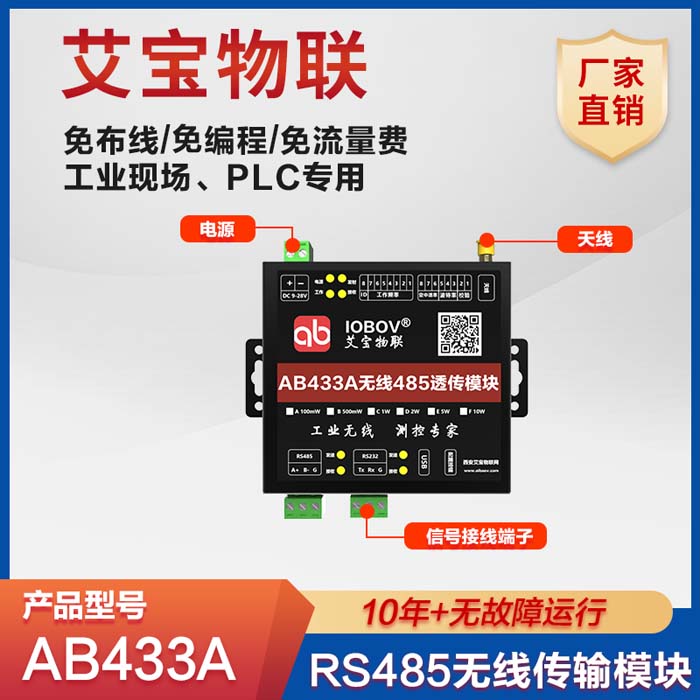

2.無線通訊硬件：配備艾寶物聯專為日系PLC設計的無線通訊終端AB433A共4臺。
3.通訊協議：遵循標準的ModbusRTU協議，確保數據交換的兼容性與可靠性。
4.主從架構：構建為1臺主PLC（FX5U）與3臺從PLC（FX3U）的通信體系。
5.接口標準：采用RS485接口，實現兩線制高效數據傳輸。
6.通訊參數設定：波特率設為9600，數據位8，無奇偶校驗（N），停止位1，確保通信穩定。
7.電源適應性：支持寬范圍直流供電，9-24VDC，便于現場靈活部署。
8.傳輸距離覆蓋：提供多樣化的傳輸距離選擇，涵蓋0.5公里至40公里不等，滿足不同場景需求。

【AB433A的特點】

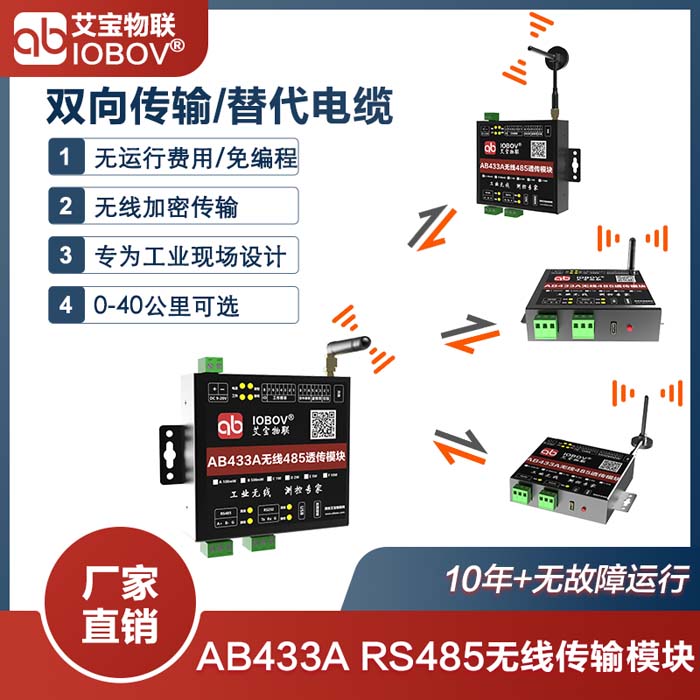

AB433A485信號無線通信模塊針對日系PLC的通訊特點而開發的工業級無線通訊產品，內嵌Rs232/Rs485雙接口，自適應三菱N：N協議、歐姆龍HOSTLink協議，西門子、臺達、三菱及永宏等ModbusRTU協議。該產品可以與日系PLC組成無線測控網絡，可靠傳輸距離0-40km，并集成EMI抗干擾濾波單元。經過了十年以上工業現場運行考驗，可確保長期工作于惡劣環境及工業場合。
專為PLC、工業現場設計。
支持MODBUS、自由口協議。
免布線施工，無需通信費用。
免編程，繞射能力強。
支持點對點、點對多模式。
0-40公里無線通信。

【設備選型】

訂購型號AB433A①②。其中：

①位置填寫點數資源，參見【點數資源】表格；

②位置填寫無線功率，參見【無線功率】表格

【接線方式】

三菱FX3U/FX5UPLC的RDA與SDA端口，并聯接入AB433A的A+端口
三菱FX3U/FX5UPLC的RDB與SDB端口，并聯接入AB433A的B-端口。

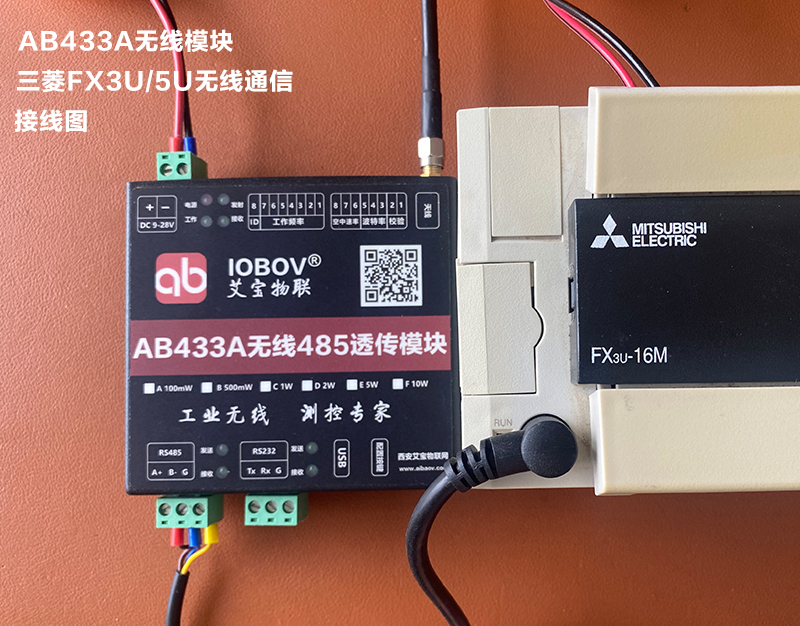

測試實物如下：

【實現Modbus主站】

1.新建工程并設置參數
打開GXWorks3軟件，新建一個FX5U的項目。

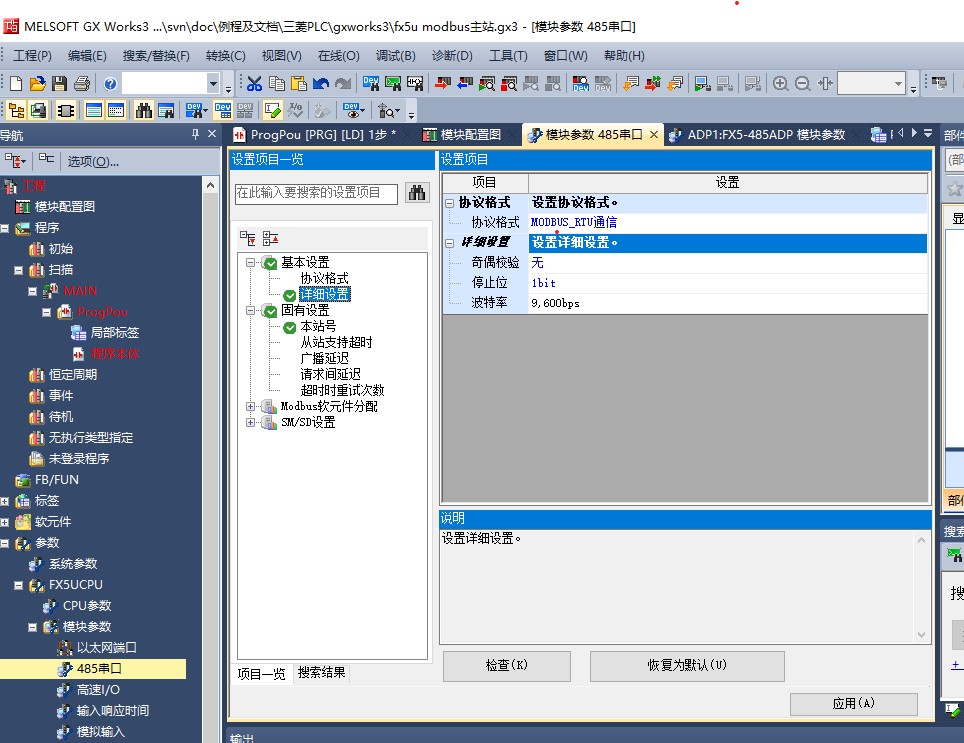

在“參數設置”中，找到“FX5UCPU”下的“模塊參數”，然后配置“485串口”。
設置波特率、數據位、停止位、奇偶校驗等通訊參數，這些應與從站PLC設置相匹配。

2.編寫Modbus主站程序

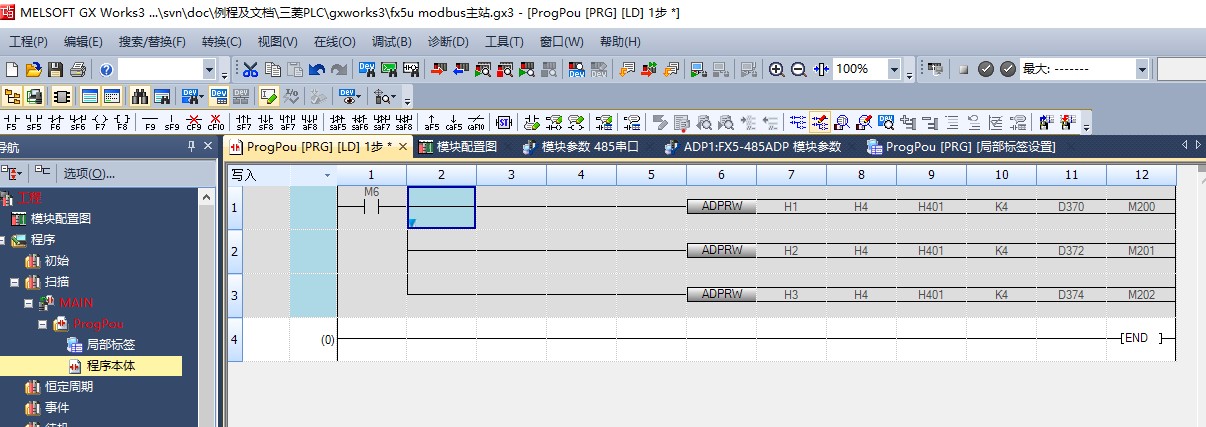

使用三菱FX5UPLC的ADPRW指令，通過Modbus協議與3臺從站設備進行通信，以讀取從設備中H401地址開始的連續4個保持寄存器的值，并將這些值存儲在PLC的D370開始的連續數據寄存器中。
ADPRWH1,H4,H401,K4,D370,M200
ADPRWH2,H4,H401,K4,D372,M201
ADPRWH3,H4,H401,K4,D374,M202

【實現Modbus從站】

從站程序源代碼構建指南
步驟1:新建工程
與主站工程的創建過程相似，您首先需要新建一個工程。在此過程中，請參照《FX3U/FX3UC可編程控制器字軟元件對應表格》來確定寄存器之間的對應關系，以確保數據交換的準確性和高效性。
設置本站號

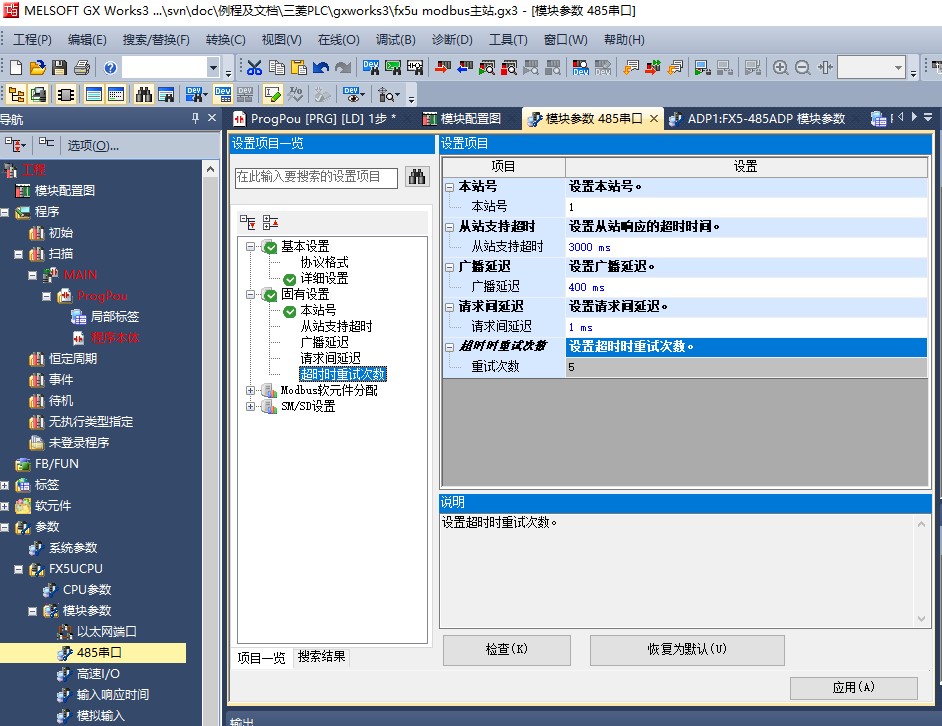

在配置過程中，請特別注意設置本站號，如圖示所示，將其設定為“1”，這代表當前從站在Modbus網絡中的身份為1號從站。正確設置站號是確保通信順暢的關鍵步驟之一。

【方案免費索取】

若您對我們的無線方案感興趣或有進一步需求，請隨時聯系我們的技術團隊，您可以通過留言或直接請求的方式獲取所需信息。

【AB433A無線PLC方案的優勢】

無需通訊費用：433MHz屬于免申請使用頻段，終端之間自組網無線連接，不需要通訊費用。

免施工安裝：可代替連接電纜，傳輸距離遠，免去電纜施工的困擾。

免編程設計：無需編程，所有參數都可通過撥碼開關完成，使用方便，運行可靠。

繞射能力強：穿透繞射能力強，適用于復雜工業和生活環境。

自動糾錯：終端糾錯能力強，能主動糾正被干擾的數據包，大大提高傳輸可靠性。

傳輸數據加密：終端具有嚴密的加密和解密算法，增強數據傳輸的隱秘性。
