西門子S7 PLC自由通信口模式的應用（打印機和

• 2018-09-08

西門子S7 PLC的自由通信口模式(Freeport Mode)的通信協議可自由定義，通信所需要的信息存放在特殊存儲字節SMB30中，用戶須作如下說明:

奇偶校驗

每個字符的位數

波特率

自由通信口模式可以接收和發送數據。本例用一個仿真的打印機程序來描述數據發送，再用一個條形碼閱讀程序來說明數據接收。

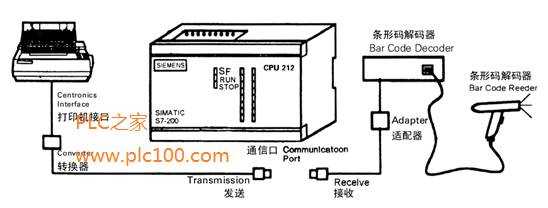

例圖

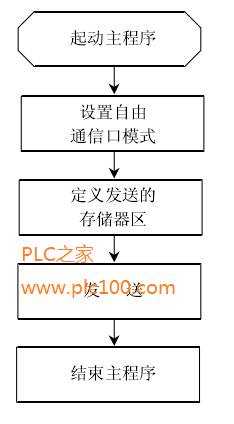

打印機程序框圖

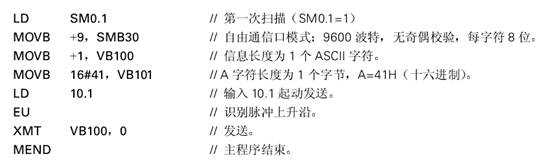

打印機程序和注解

此程序描述向打印機發送數據。為了簡化此例，窗口下的終端程序可代替打印機作為接收器邊接。打印淚L或終端的組態特性為9600波特，無奇偶校驗，每字符8位。

本程序長度為13個字

//正確設置自山通信日模式對此應用很重要。

//所需信息裝載在特殊存儲字節SMB30中。

//這些輸入數據可從操作手冊中查詢。

//發送命令XM丁包含了發送信息緩沖區的起始地址，該地址單元中只包含了發送信息的長度(以字節為單位)。

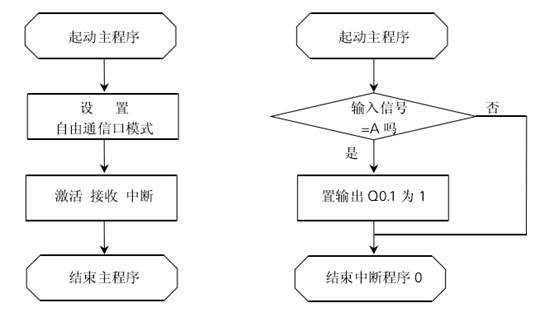

條形碼閱讀器程序框圖

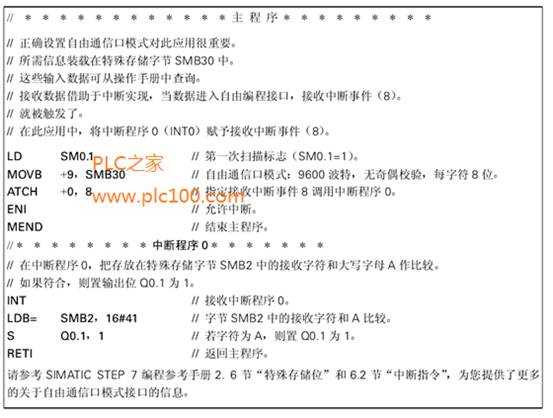

條形碼閱讀器程序和注解

該程序描述數據接收，條形碼閱讀器通過接日把讀到的數據用自山通信日模式發給SIMATIC S7-200。為簡化此例，窗口下的終端程序可代替條形碼閱讀器作為發送器連接。

本程序長度為15個字。
