西門子PLC模擬量輸入EM235的處理

• 2018-09-08

本示例描述了模擬量模塊EM235 3A1/1AQ與CPU-212或CPU-214一起使用的一種探討。本例中模擬量輸入值是給定采樣次數的采樣平均值，然后試驗決定怎樣設置輸出。EM235配置成士10V。

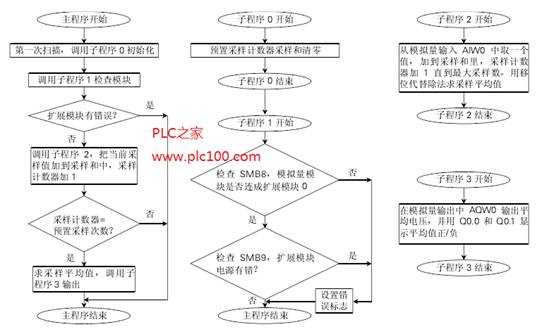

程序結構

程序和注解

本程序描述了模擬量模塊EM235 (3A1/1A0)的功能，從AIWO中取輸入值，為了增加穩定性而求多次采樣值的平均值，再依據計算出的平均值在AOWO中輸出模擬電壓。

模擬量模塊經過測試可提供模塊錯誤信息。如果第一個擴展模塊小是模擬量模塊，01.0接通。另外模擬量模塊檢查到的錯誤是電源出錯，則將CPU上01.1接通。模擬量模塊上有EXTF字樣。

本程序中所用除法是簡單的移位除法(用采樣次數的2的方次)。因為移位只花費較短的掃描時問，該數能從2變化到32768。

輸入字是12位長。如果采樣次數大于16 (2的4次方)，那么和的長度將大于一個字(16位)。于是需要用雙字(32位)存貯采樣和。為把輸入值加到采樣和中，你應當把它轉成雙字。

當輸入數為負值時，最高有效字增添1;若為正值，最高有效字增添0來校正輸入值。

本程序長度為118個字。
