三臺SIMATIC S7-200PLC使用自由通信口模式連接

• 2018-09-08

在這個例子中連接了三臺SIMATIC S7-214CPU。工作站0被稱為主工作站(Master)與工作站1和2相連，而工作站1和2被稱為從工作站(Slave)。主工作站輪流發送四個字節的輸出數據到每個從工作站。隨之每個從工作站響應產生四個字節的輸入數據。自由通信口模式(Freeport Mode)被用來進行數據傳輸。

配備2個存儲緩沖區，一個用作遠程輸入，另一個用作遠程輸出。發送的輸出數據可從發送緩沖區獲取，該數據是從輸出緩沖區移到發送緩沖區的兩個字長度的值。發送后，主工作站接收從工作站的響應，并且將數據存儲在接收緩沖區。

硬件要求

如要實現該程序的功能，你需要:

2臺以上SIMATIC S7-212或S7-214

1根9芯電纜連接線

如果使用2臺以上PLC(多于1臺從工作臺)，則另需一臺網絡連接器。

主工作站程序結構

Main 主程序

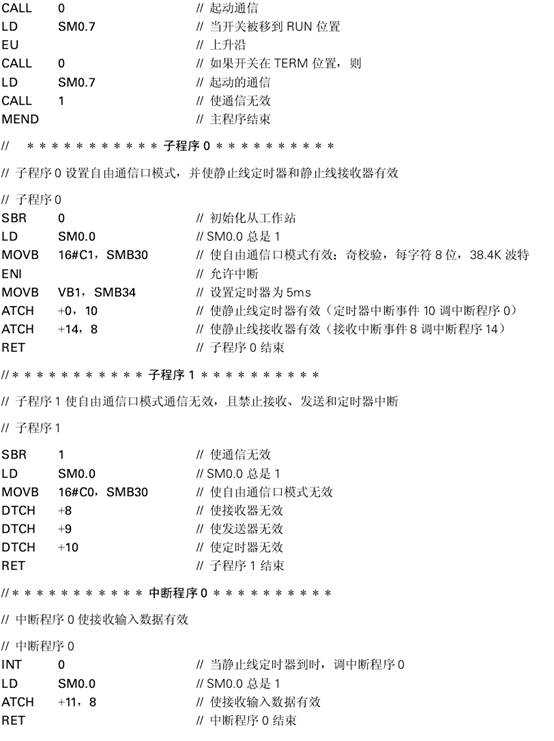

SBR0 選擇PPI通信或Freeport(自山通信u)通信

INT0 接收定時器中斷程序

INT1 發送定時器中斷程序

INT10 在發送完輸出數據后的發送中斷程序

INT11 接收信息第一個字符的中斷程序

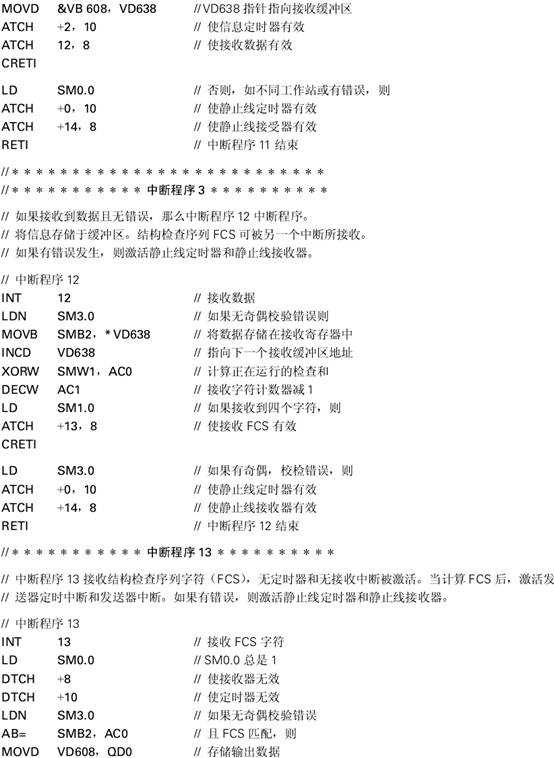

INT12 接收輸入數據的中斷程序

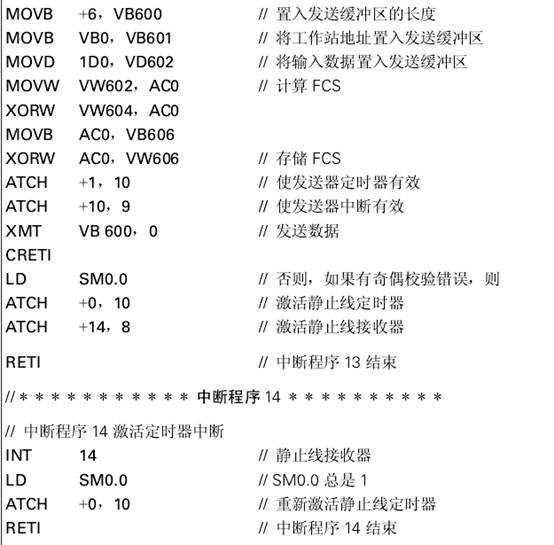

INT13 接收FCS字符的中斷程序

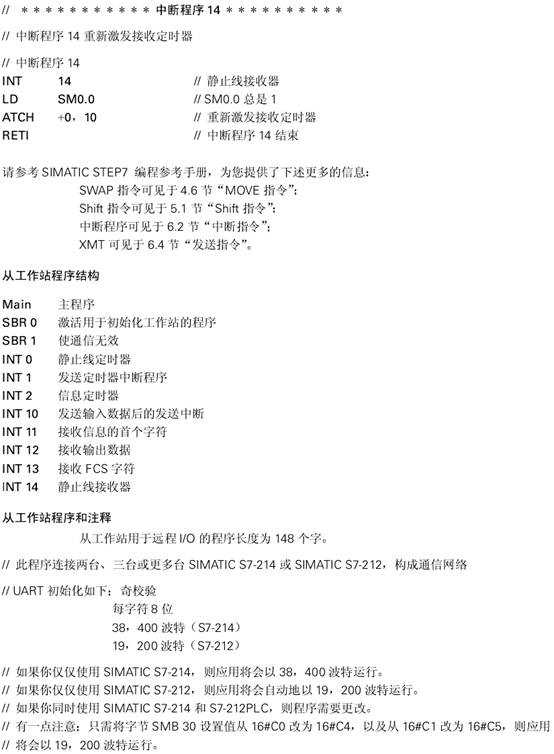

INT14 靜比線接收器中斷程序

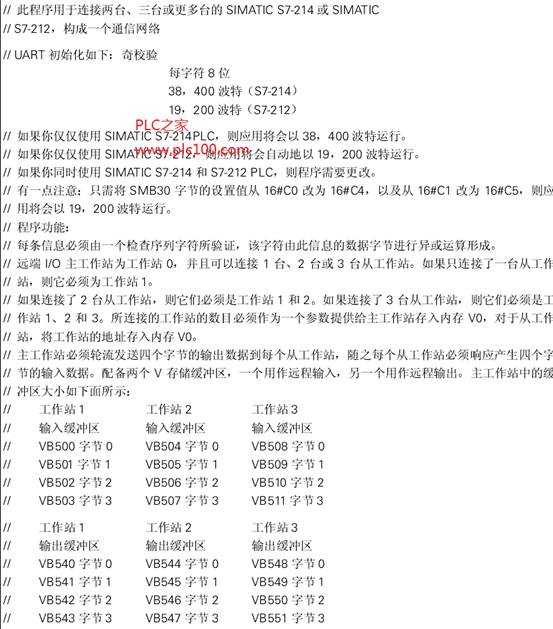

主工作站程序和注解

主工作臺用于遠程I/O的程序長度為191個字
