松下FP2 PLC輸出OFF型子程序調用指令FCAL

• 2018-09-08

概述

執行指定的子程序。當返回到主程序時，子程序中所有的輸出將被置為OFF。

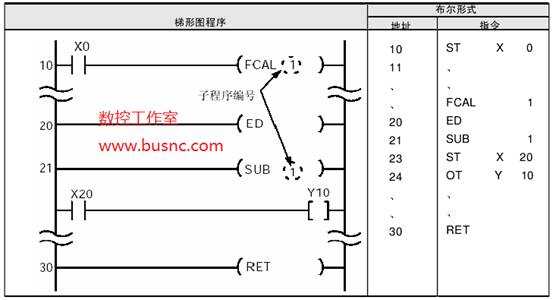

程序示例

描述

運行和語法與一般的子程序調用指令基木相同。但是，下列幾點有所差別。

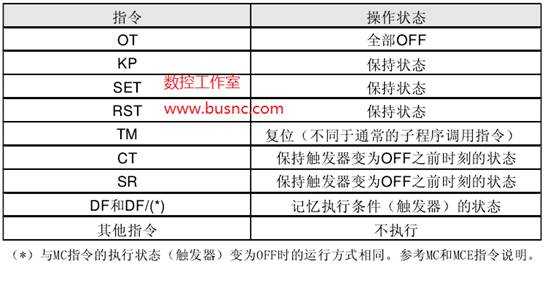

如果FCAL指令的觸發器為OFF，則不執行子程序。當FCAL指令的觸發器處于OFF狀態時，子程序中的指 令的運行狀態如下。

編程時的注意事項

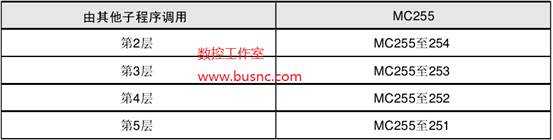

與CALL指令相同，FCAL指令最多可以使用五層嵌套。但是，根據嵌套層次的不同，某些MC的編號不能使用。如下表所示。
