松下PLC的F5（BTM）、P5(PBTM)位數據傳輸操作

• 2018-09-08

概述 將一個16位區的位數據復制到另一個16位區的指定位。 對于FP-M/FP0/FP1，P型高級指令不適用。

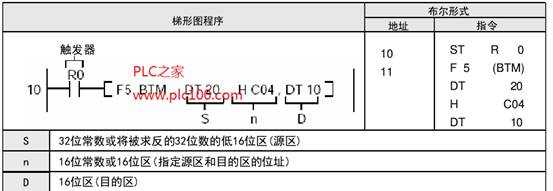

程序示例

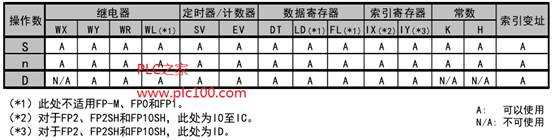

操作數

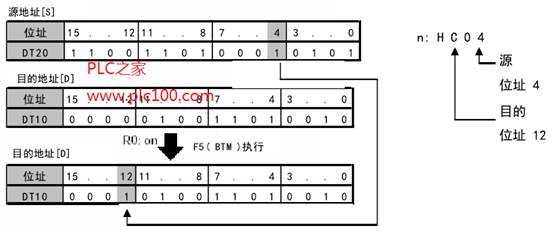

示例說明

當觸發器R0為ON時，數據寄存器DT20中的第4位的數據被復制到數據寄存器DT10中的第12位。

描述

將由S指定16位數據或16位常數中的一個數據位，復制到由D指定的數據區，數據位由n指定對于FP2SH和FP10SH，允許一次傳輸多個數據位。

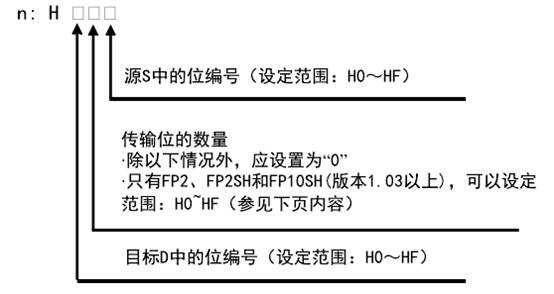

如何指定n

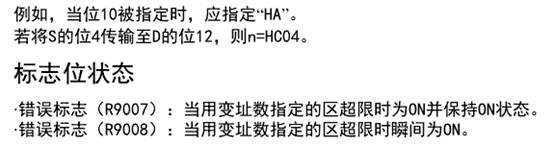

"n"，用十六進制數據指定源和目標的數據位，如下:
