OR和OR/指令 松下FP1系列基本順序指令

指令功能

OR：并聯常開觸點指令

把結果寄存器的內容與指定繼電器的內容進行邏輯“或”，其結果存入結果寄存器。

OR/：并聯常閉觸點指令

把指定繼電器的內容取非后與結果寄存器的內容進行邏輯“或”，其結果存入結果寄存器。

　

　

　

例題解釋

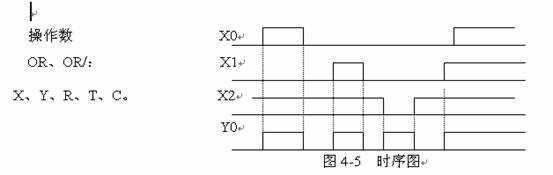

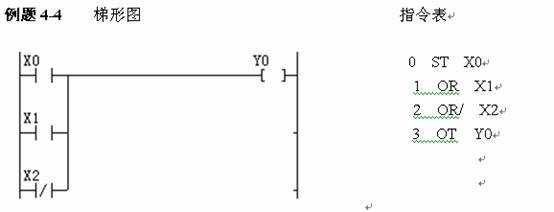

當X0或X1接通或X2斷開時，Y0均受激。在程序中OR、OR/指令可連續使用多次。時序圖，如圖4-5所示。

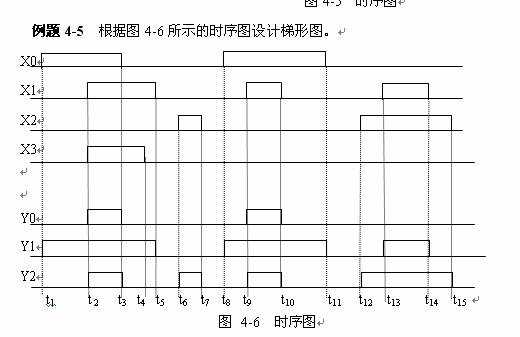

首分析各輸出Y0、Y1、Y2與各輸入X0、X1、X2、X3之間的邏輯關系。由t₂~t₃；t₉~t₁₀分析可見X0和X1“邏輯與”后控制Y0，如右圖所示。

由t₁~t₅；t₈~t ₁₁；t₁₃~t₁₄分析可見X0、X1“邏輯或”后控制Y1，如右圖所示。

由t₂~t₃；t₆~t₇；t₉~t₁₀；t₁₂~t₁₅分析可見t₂~t₃；t₉~t₁₀是X0，X1相“與”控制Y2， t₆~t₇； t₁₂~t₁₅是X2控制Y2，所以X0，X1相“與”再和X2相“或”后控制Y2，如右圖所示。

X3為無關控制信號，整體梯形圖，如圖4-7所示。

圖4-7
