ANS指令 松下FP1系列基本順序指令

指令功能

實現多個指令塊的“與”運算，常用于結構較復雜的電路。

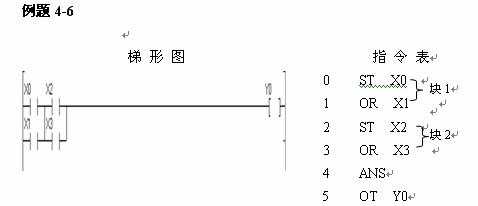

例題解釋

X0或X1接通，且X2或X3也接通時，Y0受激。

時序圖，如圖4-8所示。

指令使用說明：

　“組與”指令（ANS）是用來串聯指令塊的。每一指令塊以ST或ST/指令開始，可以多個指令塊串聯。編寫指令表時可以用兩種書寫方法，一種方法是先輸入兩個觸點組塊，將其“塊與”（ANS）后與第三個組塊再“塊與”以此類推，直至把所有的觸點組輸入完畢。另一種方法是先連續輸入觸點組，再連續進行“塊與”操作，如圖4-9所示 。

梯 形 圖 指 令 表

輸入法1 輸入法2

圖 4-9
