FP0 PLC內部的整體構成及其功能

• 2018-09-08

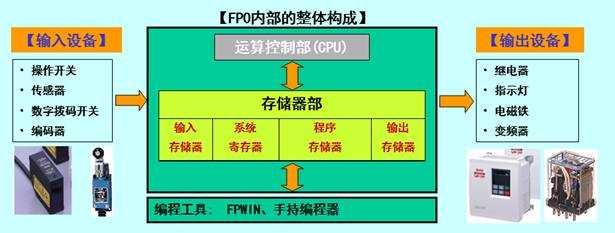

FP0 PLC內部的整體構成如下圖所示，各部分的功能為：

【運算控制部 CPU】

　　按照程序對輸入輸出進行控制　

【存儲器部】　　　

　　存儲程序及運算所必需的信息

【輸入存儲器】

　　保存輸入設備的ON、OFF狀態

【輸出存儲器】

保存運算結果的輸出狀態　

【程序存儲器】

　保存用戶編寫的程序　

　利用FPWIN或手持編程器等編程工具寫入程序

【系統寄存器】

　決定PLC運行環境的部分

　作為程序的一部分、在傳輸程序時隨程序一起被

寫入PLC的存儲器
