松下PLC FP0 C32 控制單元組成及功能簡介

• 2018-09-08

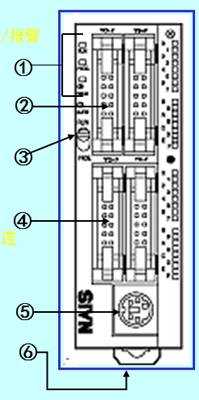

① 狀態顯示LED

　表示PLC的運行/停止、錯誤/報警

等動作狀態

② 輸入部

　使用連接端子與

輸入設備相連

③ 模式切換開關

　切換PLC的運行模式

④ 輸出部

　使用連接端子與輸出設備相連

⑤ 編程口

　用于與編程工具相連

⑥ 電源部

　提供DC24V電源

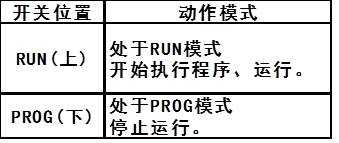

【模式切換開關】

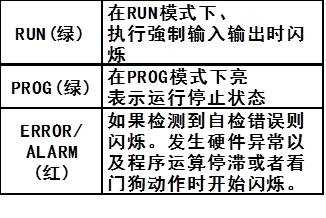

【狀態顯示LED】
