松下FP PLC字比較指令的使用

• 2018-09-08

AN=字比較:相等時邏輯與

AN<>字比較:不等時邏輯與

AN>字比較:大于時邏輯與

AN>=字比較:大于等于時邏輯與

AN<字比較:小于時邏輯與

AN<=字比較:小于等于時邏輯與

將兩個字數據(16bit)項進行比較作為AND邏輯的運算條件。根據比較的結果觸點閉合或斷開。與其他觸點串聯。

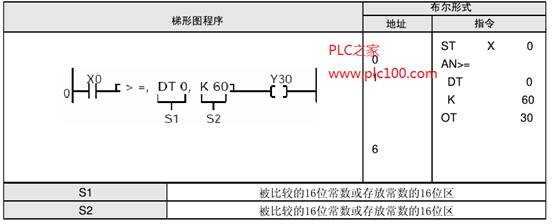

程序示例

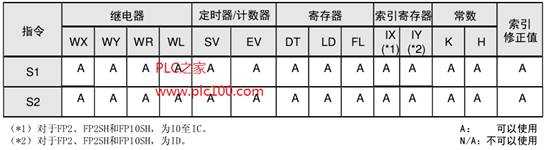

操作數

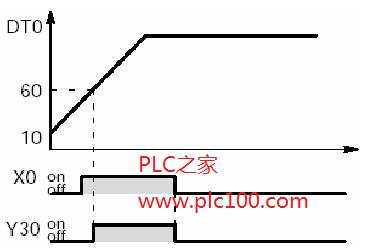

示例說明

當X0閉合時，將數據寄存器DT0的內容與常數K60進行比較。在X0為閉合的狀態下，如果DT0>K60，則外部輸出繼電器Y30為ON。如果DT0<K60或者X0處于斷開狀態，則外部輸出繼電器Y30為OFF。

描述

根據比較條件，比較由S1指定的字數據和由S2指定的字數據。

當比較結果為某一指定狀態(=、<、>等)時，AN指令作用于串聯的觸點。

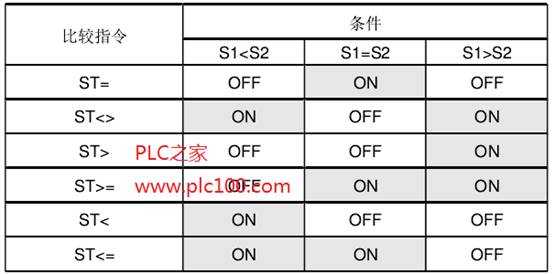

比較運算的結果如下:

有關使用的注意事項

多個AND(邏輯與)比較指令AN=, AN<>, AN>, AN>=, AN<和AN<=可以連續使用。

若與BCD碼或其他類型的數據混合使用，則當最高位為1時數值為負數，且不能得到正確的比較結果。在此情況下，請在進行比較之前使用F81 (BIN)指令或其他類似指令將數據轉換為二進制數據。
