松下PLC FP1雙字比較指令的功能和使用舉例

• 2018-09-08

AND=雙字比較:相等時邏輯與

AND<>雙字比較:不等時邏輯與

AND>雙字比較:大于時邏輯與

AND>=雙字比較:大于等于時邏輯與

AND<雙字比較:小于時邏輯與

AND<=雙字比較:小于等于時邏輯與

功能簡介：將兩個雙字數據(32bit)項進行比較作為AND邏輯的運算條件。根據比較

的結果觸點閉合或斷開。與其他觸點串聯。

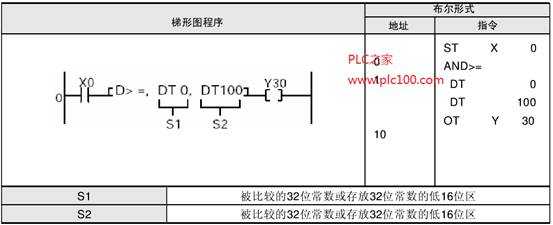

程序示例

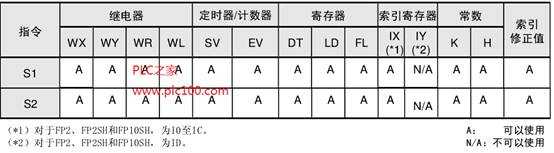

操作數

示例說明

當X0閉合時，將數據寄存器(DT1,DT0}的內容與數據寄存(CDT101, DT100)的內容進行比較。當X0閉合時，如果(DT1, DT0)>=(DT101,DT100)，則外部輸出繼電器Y30為ON。若(DT1, DT0)<(DT101,DT100)或X0處于斷開狀態，則外部輸出繼電器Y30為OFF。

描述

據比較條件，比較由S1及51+1指定的雙字數據和由S2及52+1指定的雙字數據。

當比較結果為某一指定狀態(=、<、>等)時，AN指令作用于串聯的觸點。

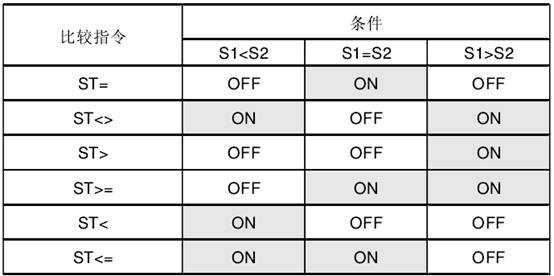

比較運算的結果如下:

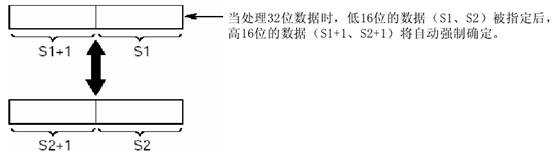

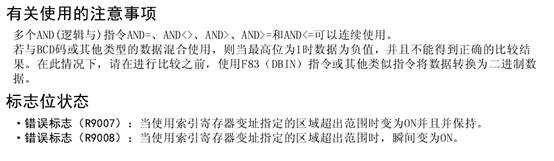

在處理32位的數據時，指定低16位區(S1, S2)后，將自動確定高16位區(s1+1, s2+1）。
