進入房子需要輸入正確的通行碼的三菱PLC設

• 2018-09-08

進入房子需要輸入正確的通行碼。

說明:

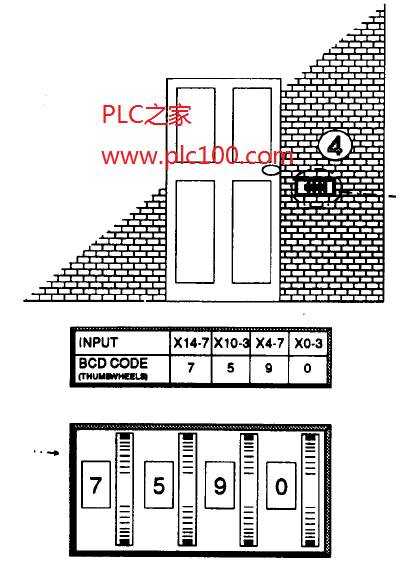

為了進入房子，必須在指輪上輸入正確的通行碼。來訪者在指輪上“撥入”他們的通行碼，可編程控制器(PC)將輸入碼與一已知碼相比較。

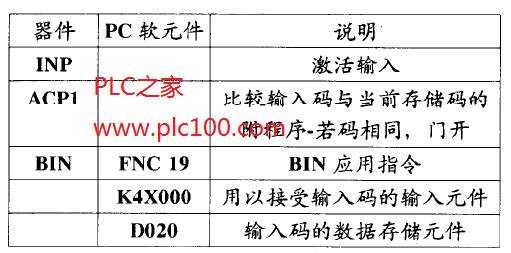

接著別的程序結構就能根據比較結果拒絕或允許通行。如果研究數據輸出的“機械結構”，就可看到數據以BCD格式從指輪傳送到PC，即4條信號/輸入線用來表示每個指輪上的選擇的每個數字。本節例子中，K4X000被確定，這意味著輸入X000至X017將被使用。X000作為輸入數據區的首地址。

注:輸入BCD碼數據時，最低位數字一般從首地址的第一組4個輸入讀取，即對于數字56789會發現從輸、出X000至X003讀出的值是9。

本例中，當用戶程序提供某種形式的以INP為標記的起動信號時，BIN指令被激活。
