兩種模式的門鈴三菱PLC控制系統設計

• 2018-09-08

其功能是為不同場合選擇相應的鈴聲。

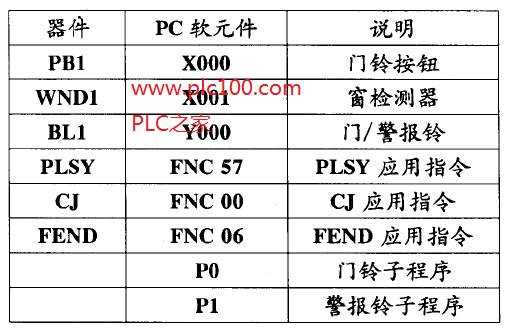

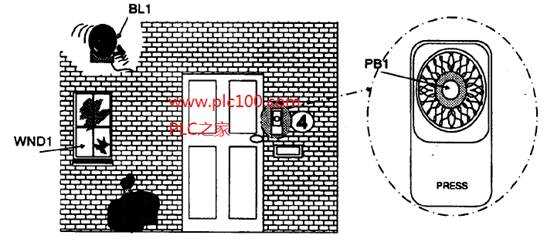

房屋主人有一個具有兩項功能的“響鈴”。一項是當作門鈴使用，另一項是當作警鈴。在兩種情況下用同一個輸出驅動響鈴，使用PLSY指令改變鈴響的次數和頻率，從而控制每種操作要求的不同聲音。一個高音量連續的鈴聲用作警報，而短促兩鳴的鈴聲用來報告有客來訪。

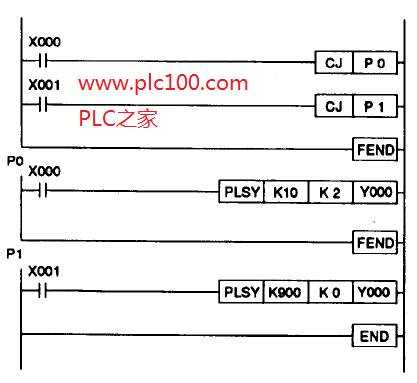

一個主程序中不允許使用兩個PLSY指令，但可把每種情況插入到由條件跳轉指令調用的子程序中，當兩種情況中的任一種條件滿足時，調用相應的子程序。在本例中，使用門鈴時，程序跳轉至P0處，即表示指針P0的程序被激活。當要求使用警鈴時，P1被調用，因此跳轉到程序指針P1處。

一旦條件跳轉被激活，只有當遇到一個FEND或END指令時，它才被復位。
