歐姆龍PLC使用譯碼指令SDEC舉例

• 2018-09-08

使用譯碼指令SDEC舉例

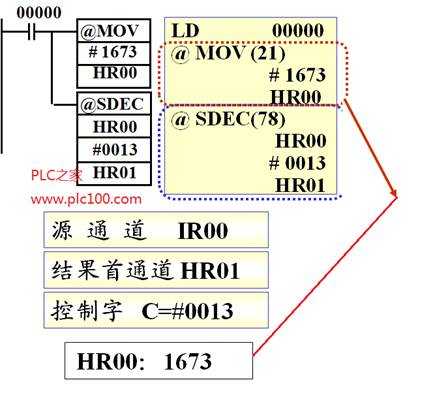

寫語句表、分析程序功能

譯碼數字位3→0

需占用一個結果通道

設源通道HR00中內容為1673（BCD）

源通道中第3位數字是1→對應 b、c 段應該是1；

第一個譯碼結果要存放在結果通道的低8位，所以HR01的低8位是0000 0110（bit7固定為0）；

源通道中第0位數字是3→對應 a、 b、 c、d、g段是1；

第二個譯碼結果要存放在結果通道的高8位，所以HR01的高8位是0100 1111（bit15固定為0）。

源通道數字與譯碼結果通道的對應關系如下頁圖。
