CPM1A PLC單字分配指令DIST(80)/ @ DIST (80)

• 2018-09-08

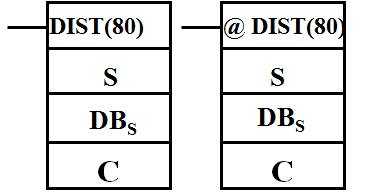

單字分配指令DIST(80)/ @ DIST (80)

S：源數據 DB_S：目標基準通道 C：控制數據(BCD)

指令的功能

在執行條件為ON時，根據C的內容，進行單字數據分配或堆棧的進棧操作（棧區由C的低3位確定）。

控制數據C (BCD) 的含義

1. C的bit12~ bit15的內容≤8時，執行單字數據

分配 操作。

指令功能

當執行條件為ON時，將S的內容傳送到（DB_S + C ）中，如下圖。

2. C的bit12~ bit15的內容= 9時，執行指令生成一個堆棧，執行進棧操作。

指令功能：

當執行條件為ON時，執行指令生成一個堆棧（以C的低3位確定棧區通道數），以DB_S為堆棧指針進行進棧操作。

進棧方法：

每執行一次指令，將S的內容復制到（DB_S + 堆棧指針+1 ）的棧區通道中，然后指針加1。

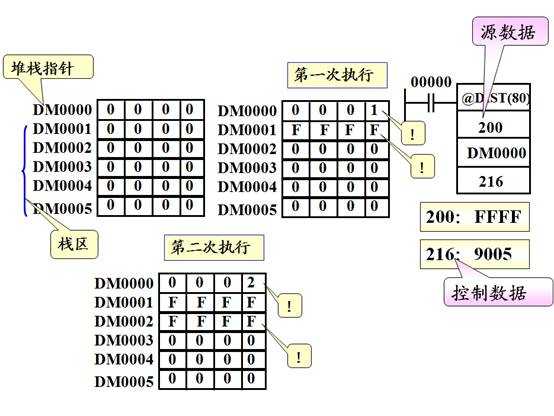

進棧過程舉例。
