歐姆龍PLC十進制加法運算指令舉例

• 2018-09-08

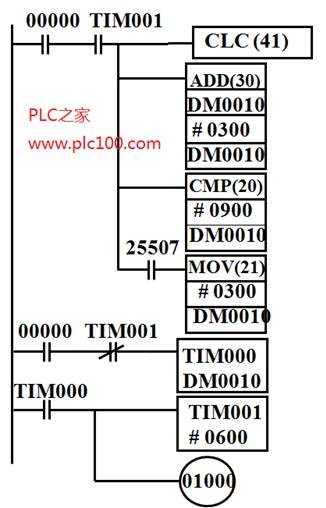

分析程序功能

當00000及TIM001 ON(一個掃描周期)時:

① 執行指令CLC將CY清零;

② 執行指令ADD將DM0010 (已預先寫入0300)加上#0300;

DM0010中的數據每加#0300，TIM000的設定值增加30秒。

③ 執行指令CMP將#0900與DM0010比較 ;

④若DM0010 大于#0900，執行指令MOV ，再將#0300傳送到DM0010中。

再次將#0300傳送到DM0010，TIM000的設定值恢復為30秒。

⑤TIM000的設定值是變化的， TIM001的設定值是固定的。

TIM001控制01000ON的時間、 TIM000控制01000 OFF時間 。

01000 ON的時間總是60秒；

01000 OFF的時間從 30秒起依次增加30秒(不超過90秒)。
