CPM1A系列PLC循環左/右移位指令ROL(27)/ROR(28)

• 2018-09-08

循環左/右移位指令的功能和使用方法相似

以循環左移指令為例,介紹它們的功能和使用方法

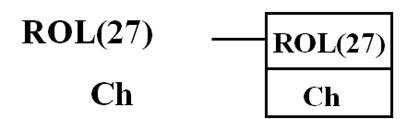

Ch是移位通道號

功能

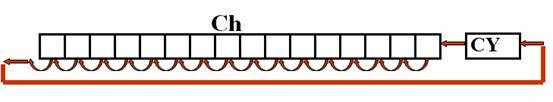

當執行條件為ON時，將Ch及CY中的數據以位為單依次循環左移位1位。如下圖：

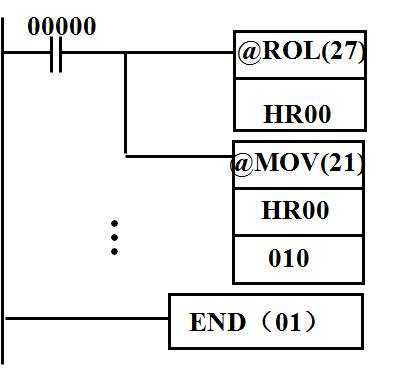

使用指令ROL舉例

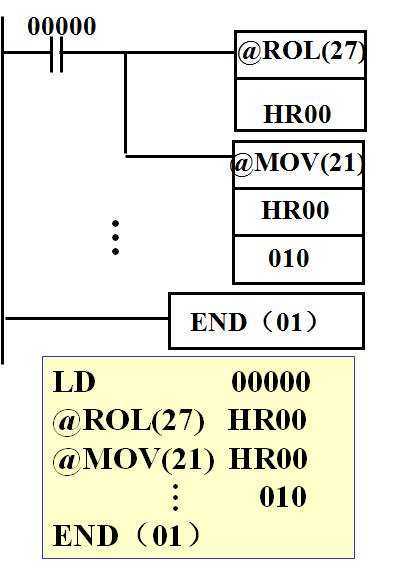

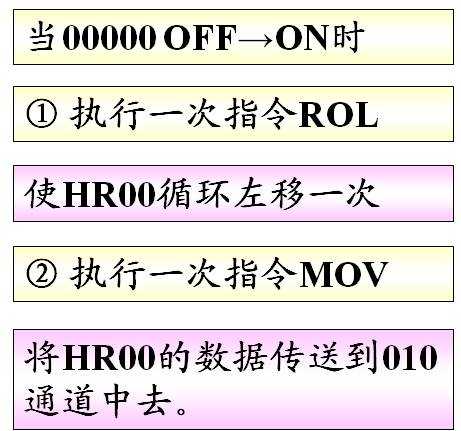

寫語句表、分析程序功能

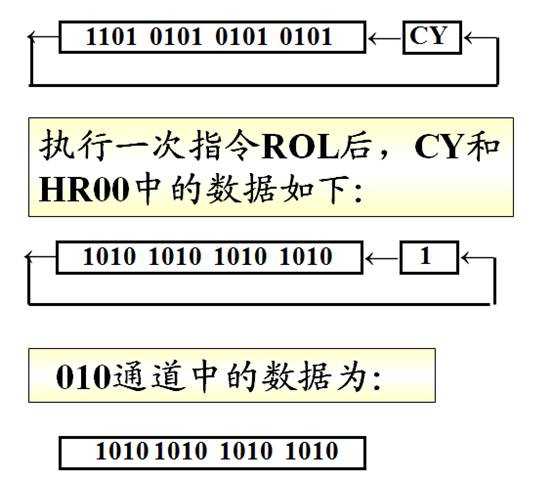

（續）設HR00中的數據如下（設CY= 0 ）

★ 執行ROL/ROR指令時應注意的問題

由于程序掃描到END時，CY等標志位將被清零。

在下個掃描周期執行ROL時，仍需要 CY位參與移位或運算，這時會出現錯誤。

為了解決該問題，需設置保存 CY狀態的程序

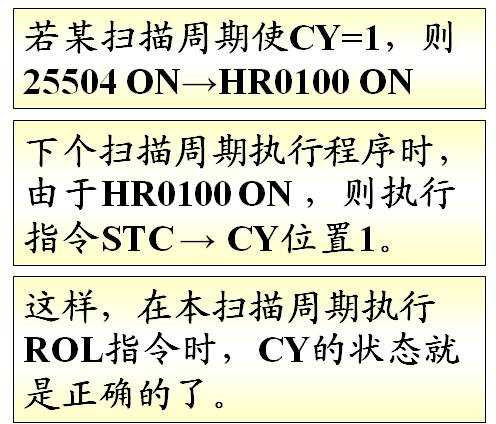

（續）具有保存 CY狀態的程序的分析
