SIEMENS公司的PLC網絡的結構原理和特點介紹

• 2018-09-08

西門子PLC的網絡是適合不同的控制需要制定的，也為各個網絡層次之間提供了互連模塊或裝置，利用它們可以設計出滿足各種應用需求的控制管理網絡。西門子S7系列PLC網絡采用3級總線復合型結構，最底一級為遠程I/O鏈路，負責與現場設備通信，在遠程I/O鏈路中配置周期I/O通信機制。中間一級為Profibus現場總線或主從式多點鏈路。前者是一種新型現場總線，可承擔現場、控制、監控三級的通信，采用令牌方式與主從輪詢相結合的存取控制方式；后者為一種主從式總線，采月主從輪詢式通信。最高一層為工業以太網，它負責傳送生產管理信息。在工業以太網通信協議的下層中配置以802.3為核心的以太網協議，在上層向用戶提供TF接口，實現AP協議與MMS協議。

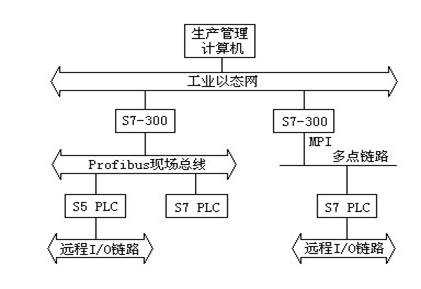

圖1 SIEMENS公司的PLC網絡
