PLC S7-200 CPU 22X 的輸入/輸出接口

• 2018-09-08

S7-200主機配置的輸入接口是數字信號輸入接口。為了提高抗干擾能力，輸入接口均有光電隔離電路，即由發光二極管和光電三極管組成的光電耦合器。

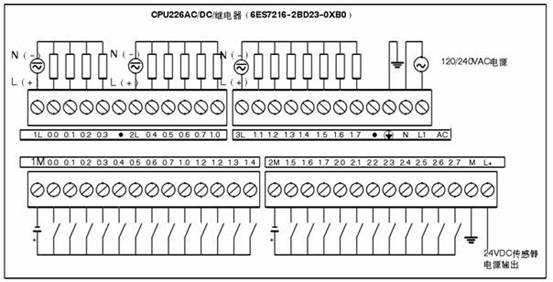

S7-200主機配置的輸出接口通常是繼電器和晶體管輸出型。繼電器輸出型為有觸點輸出，外加負載電源既可以是交流，也可以是直流。CPU 226 AC/DC/繼電器輸出的CPU外圍接線圖如圖所示。

CPU 226 AC/DC/繼電器輸出的CPU外圍接線圖
