S7-200 CPU22X 系列PLC I/O 點數擴展和編址

• 2018-09-08

S7-200 CPU22X 系列的每種主機所提供的本機I/O點的I/O地址是固定的，進行擴展時，可以在CPU右邊連接多個擴展模塊。如圖所示，每個擴展模塊的組態地址編號取決于各模塊的類型和該模塊在I/O鏈中所處的位置。輸入與輸出模塊的地址不會沖突，模擬量控制模塊地址也不會影響數字量。

編址方法是同樣類型輸入或輸出點的模塊在鏈中按所處的位置而遞增，這種遞增是按字節進行的，如果CPU或模塊在為物理I/0點分配地址時未用完一個字節，那些未用的位也不能分配給I/O鏈中的后續模塊。

例如，某一控制系統選用CPU224，系統所需的輸入／輸出點數為：數字量輸入24點、數字量輸出20點、模擬量輸入6點和模擬量輸出2點。

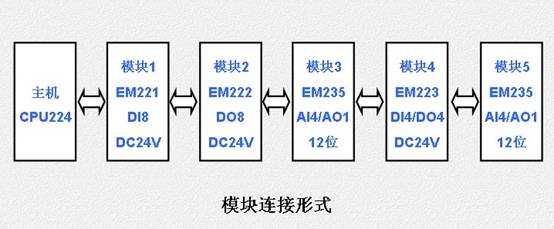

本系統可有多種不同模塊的選取組合，并且各模塊在I/O鏈中的位置排列方式也可能有多種，圖2所示為其中的一種模塊連接形式。表1所示為其對應的各模塊的編址情況。

表1各模塊的編址

● 同類型輸入或輸出的模塊按順序進行編制。
● 數字量模塊總是保留以8位（1個字節）遞增的過程映象寄存器空間。如果模塊沒有給保留字節中每一位提供相應的物理點，那些未用位不能分配給I/O鏈中的后續模塊。對于輸入模塊，這些保留字節中未使用的位會在每個輸入刷新周期中被清零。
● 模擬量I/O點總是以兩點遞增的方式來分配空間。如果模塊沒有給每個點分配相應的物理點，則這些I/O點會消失并且不能夠分配給I/O鏈中的后續模塊。
