工業軟件平臺上編程和運行的S7 200系列PLC系

• 2018-09-08

　　SIMATIC S7—200硬件系統的配置方式采用整體式加積木式，即主機中包含一定數量的本機I／O，同時還可以擴展各種功能模塊。一個完整的PLC系統如圖1所示。

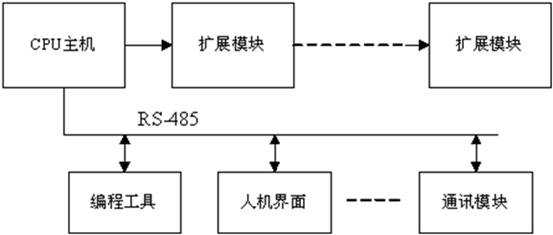

　　　　　　　　　　　　　圖1 S7—200硬件系統組成

CPU模塊又稱為主機是系統的核心，它包括CPU、存儲器、基本輸入輸出點和電源等。它實際就是一個完整的控制系統，可以單獨完成一定的控制任務。主機I/O數量不能滿足控制系統的要求時，用戶可以根據需要擴展各種I/O模塊，所能連接的擴展單元的數量和實際所能使用的I／O點數是由多種因素共同決定的。當需要完成某些特殊功能的控制任務時，可擴展特殊功能模塊，以完成某種特殊的控制任務。利用網絡接口，可以充分和方便地利用為SIMATICS7—200系統的硬件和軟件資源而開發和使用的一些設備，主要有編程設備、人機操作界面和網絡設備等。

　　 所有以上這些硬件設備，都在一個統一的工業軟件平臺上編程和運行，為了更好地管理和使用這些設備，S7—200PLC配備了許多功能強大的專用功能指令，方便地實現各種控制目的。
