西門子STEP 7-Micro/WIN 32編程軟件的安裝與參數

• 2018-09-08

1　系統要求

操作系統：Windows 95、Windows 98、Windows ME或 Windows 2000

計算機：IBM 486以上兼容機，內存8MB以上，VGA顯示器，至少50MB以上硬盤空間，Windows 支持的鼠標。

通信電纜：PC/PPI電纜（或使用一個通信處理器卡），用來將計算機與PLC連接。

2　軟件安裝

STEP 7-Micro/WIN 32編程軟件在一張光盤上，用戶可按以下步驟安裝：

①將光盤插入光盤驅動器。

②系統自動進入安裝向導，或單擊“開始”按鈕啟動Windows 菜單。

③單擊“運行”菜單。

④按照安裝向導完成軟件的安裝。

⑤在安裝結束時，會出現是否重新起動計算機選項 。

3　硬件連接

可以用PC/PPI電纜建立個人計算機與PLC之間的通信。這是單主機與個人計算機的連接，不需要其他硬件，如調制解調器和編程設備等。

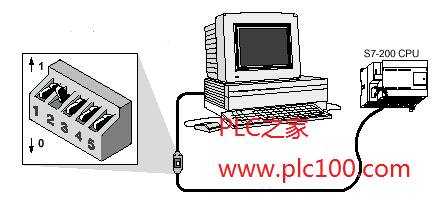

典型的單主機連接及CPU組態如下圖所示。

4　參數設置

安裝完軟件并且設置連接好硬件之后，可以按下面的步驟核實默認的參數：

（1）在STEP 7-Micro/WIN 32運行時單擊通信圖標，或從菜單中選擇View中選擇選項Communications，則會出現一個通信對話框。

（2）在對話框中雙擊PC/PPI電纜的圖標，將出現PG/PC接口的對話框。

（3）單擊Properties按鈕，將出現接口屬性對話框，如圖8.16所示。檢查各參數的屬性是否正確，其中通信波特率默認值為9600波特。
