使用S7 PLC實現交通信號燈的控制的實驗內容

一、目的：

1． 掌握交通信號的工作原理

2． 進一步熟悉西門子S7-300PLC編程軟件的使用方法和程序輸入、下載和調試方法；

3． 掌握S7-300PLC定時器的使用方法

二、設備：

1．PLC實驗板（西門子S7-300）

2． 開關按鈕1個

3． 指示燈6個（也可直接使用S7-300PLC輸出模塊輸出指示燈）

4． PC機和STEP 7編程調試軟件

三、內容：使用S7PLC實現交通信號燈的控制

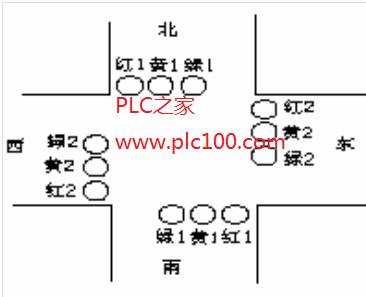

交通信號燈模型如圖1所示?？刂埔笕缦拢鹤詣娱_關合上之后，東西綠燈亮8秒滅，黃燈亮3秒之后滅，紅燈亮10秒后閃2秒然后綠燈亮......循環，對應東西綠黃燈亮時，南北紅燈亮9秒后閃2秒，接著綠燈亮9秒后閃秒滅，黃燈亮3秒，紅燈又亮....循環。當斷開自動開關時，交通信號燈立刻停止工作。

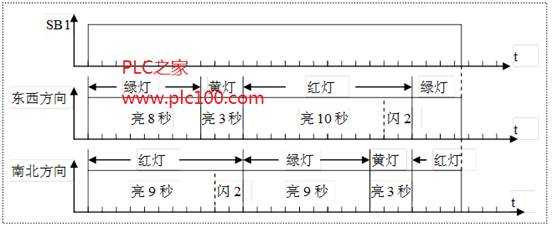

根據控制要求畫出交通信號燈的時序圖如圖2所示：

圖1

圖2

1．PLC硬件配置

控制系統中的硬件配置如下：

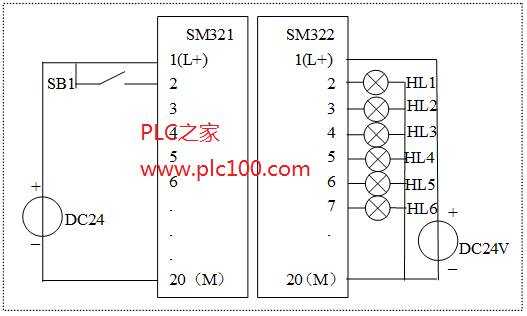

2．分析控制要求進行輸入輸出點分配，并根據分配畫出外部接線圖。

輸入輸出模塊接線圖

3．程序設計： 設計提示：可先采用SP指令，產生周期為23秒，占空比為11：12的矩形波。再將其分割成所需要的矩形波。
