西門子S7系列PLC 計數器的結構

計數器是一種由位和字組成的復合單元，計數器的輸出由位表示，其計數值存儲在字存儲器中。在CPU的存儲器中留出了計數器區域，該區域用于存儲計數器的計數值。每個計數器為2個字節（Byte），稱為計數字。在S7—300中，計數器區為512個字節(Byte)，因此最多允許使用256個計數器。

　

　

　

　

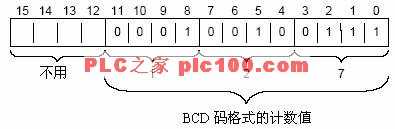

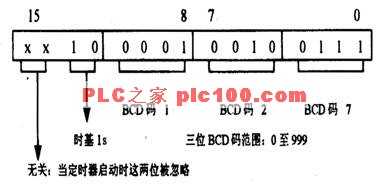

計數器的第0到第11位存放BCD碼格式的計數值，三位BCD碼表示的范圍是0～999。第12～15位沒有用途。　

　

　

　

　

　

S7中的計數器用于對RLO正跳沿計數。S7中有三種計數器，它們分別是：加計數器、減計數器和可逆計數器。只要計數器的計數值不是“0”，計數器的輸出就為“1”。

當計數器啟動時，累加器1低字的內容被當作計數初值裝入計數字中。這一過程是由操作系統控制自動完成的，用戶只需給累加器l裝入不同的數值，即可設置需要的計數初值。

L C# xyz

其中： xyz＝記數初值，取值范圍：1到999。

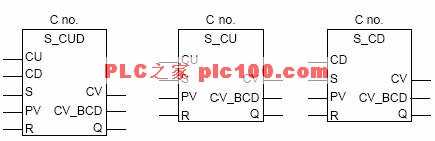

FBD符號：

可逆計數器 加計數器 減計數器

端子說明： CU —— 加計數輸入 CD —— 減計數輸入

S —— 預置輸入 PV —— 設置計數初值

R —— 復位輸入 Q —— 計數器狀態輸出

CV —— 當前計數值輸出（十六進制格式）

BCD—— 當前計數值輸出（BCD碼格式）

例3.3.1

FBD 功能圖如下：

STL語句表如下：

A I 0.0

CU C 10 \\計數器加計數

A I 0.1

CD C 10 \\計數器減計數

A I 0.2

S C 10 \\計數初值預置

L C#55 \\裝入計數初值到ACCU1

A I 0.3

R C 10 \\計數器C10復位

A C 10

= Q 4.0

l 當輸入信號I 0.2由“0”變為“1”時，計數初值55被裝入計數器C10；

l 如果輸入信號I 0.0由“0”變為“1”，計數器C10的計數值加1（除非C10的計數值已達到999）；

l 如果輸入信號I 0.1由“0”變為“1”，計數器C10的計數值減1；（除非C10的計數值已減到0）；

l 如果輸入信號I 0.3由“0”變為“1”，計數器C10被復位，計數值為0；

l 只要計數器C10的計數值不為0，則Q 4.0輸出就為“1”。
