BCD和整數間的轉換

轉換指令將累加器1中的數據進行類型轉換，轉換的結果仍在累加器l中。能夠實現的轉換操作有：BCD碼和整數及長整數間的轉換，實數和長整數間的轉換，數的取反、取負，字節擴展等。

在STEP 7中，整數和長整數是以補碼形式表示的。BCD碼數值有兩種：一種是字(16位)格式的BCD碼數，其數值范圍從-999到+999；另一種是雙字(32位)格式的BCD碼數，范圍從-9999999到+9999999。

l BTI指令

SLT格式： BTI

說明：將累加器1低字中的3位BCD碼數轉換為16位整數，裝入累加器1的低字中（0~11位）；低字的最高位（15位）為符號位。

累加器1的高字及累加器2的內容不變。

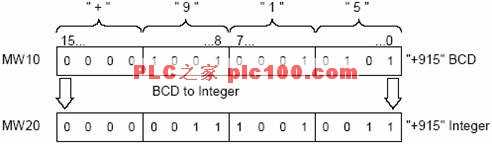

例3.6.1 L MW 10

BTI

T MW20

l BTD指令

SLT格式： BTD

說明：將累加器1中的7位BCD碼數轉換為32位整數，裝入累加器1中，（0~27位）；最高位（31位）為符號位。

l ITB指令

SLT格式： ITB

說明： 將累加器1低字中的16位整數轉換為3位BCD碼數，16位整數的范圍是-999~+999。如果欲轉換的數據超出范圍，則有溢出發生，同時將OV和OS位置位。

累加器1的低字中（0~11位）存放三位BCD碼。（12~15）位作為符號位，（0000）表示正數，（1111）表示負數。累加器1高字（16~31位）不變。

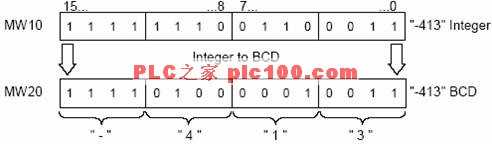

例3.6.2

L MW 10

ITB

T MW20

l ITD指令

SLT格式： ITD

說明： 將累加器l低字中的16位整數轉換為32位整數，16位整數的范圍是-999~+999。如果欲轉換的數據超出范圍，則有溢出發生，同時將OV和OS位置位。

累加器1的低字中（0~11位）存放三位BCD碼。（12~15）位作為符號位，（0000）表示正數，（1111）表示負數。累加器1高字（16~31位）不變。

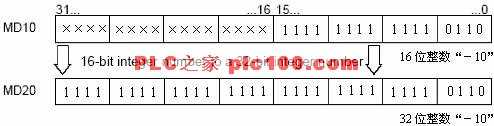

例3.6.3 L MW 10

ITB

T MW20

l DTB指令

SLT格式： DTB

說明： 將累加器1中的32位整數轉換為7位BCD碼數，32位整數的范圍是-9999999~+9999999。如果欲轉換的數據超出范圍，則有溢出發生，同時將OV和OS位置位。

累加器1中（0~27位）存放7位BCD碼。（28~31）位作為符號位，（0000）表示正數，（1111）表示負數。

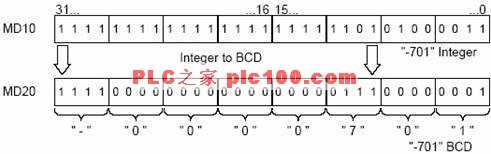

例3.6.4

L MD 10

DTB

T MD20

l DTR指令

SLT格式： DTR

說明： 將累加器1中的32位整數轉換為32位浮點數（IEEE-FP）

例3.6.5

L MD 10

DTR

T MD20
