七段顯示器的abcdefg段分別對應于字節的第0位～第6位，字節的某位為1時，其對應的段亮；輸出字節的某位為0時，其對應的段暗。將字節的第7位補0，則構成與七段顯示器相對應的8位編碼，稱為七段顯示碼。數字0～9、字母A～F與七段顯示碼的對應如圖1所示。

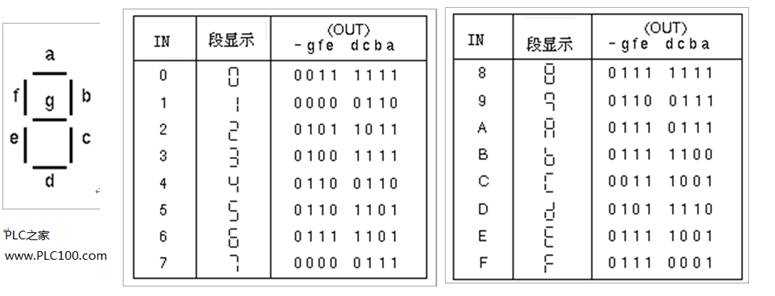

圖1 與七段顯示碼對應的代碼
七段譯碼指令SEG將輸入字節16#0～F轉換成七段顯示碼。指令格如表1所示。
表1七段顯示譯碼指令
|
LAD |
STL |
功能及操作數 |
|
|
SEG IN，OUT |
功能：將輸入字節（IN）的低四位確定的16進制數（16#0～F），產生相應的七段顯示碼，送入輸出字節OUT IN：VB, IB, QB, MB, SB, SMB, LB, AC, 常量。 OUT：VB, IB, QB, MB, SMB, LB, AC。IN/OUT的數據類型：字節 |
使ENO = 0的錯誤條件：0006 間接地址，SM4.3 運行時間。PLC之家
