基于西門子PLC的水塔水位控制系統及梯形圖

• 2018-09-08

用PLC構成水塔水位控制系統,如圖39所示。在模擬控制中，用按鈕SB來模擬液位傳感器，用L1、L2指示燈來模擬抽水電動機。

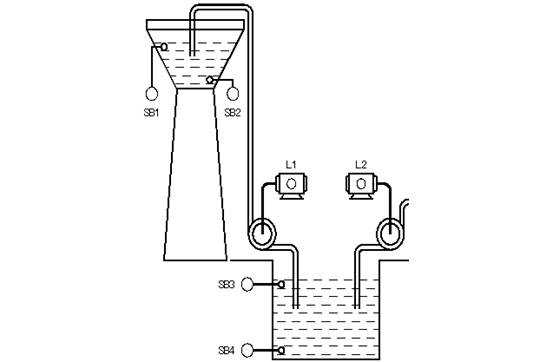

圖39 水塔水位控制示意圖

1. 控制要求

按下SB4，水池需要進水，燈L2亮；直到按下SB3，水池水位到位，燈L2滅；按SB2，表示水塔水位低需進水，燈L1亮，進行抽水；直到按下SB1，水塔水位到位，燈L1滅，過2秒后，水塔放完水后重復上述過程即可。

2. I/O分配

輸入 輸出

SB1：I0.1 L1：Q0.1

SB2：I0.2 L2：Q0.2

SB3：I0.3

SB4：I0.4

3. 程序設計

水塔水位控制的梯形圖參考程序如圖40所示。

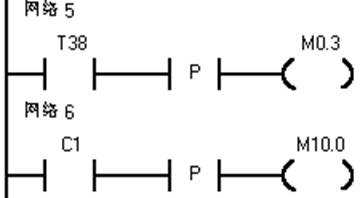

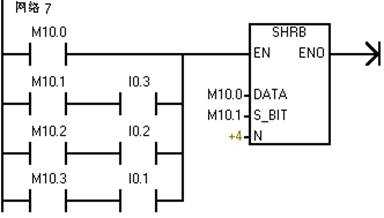

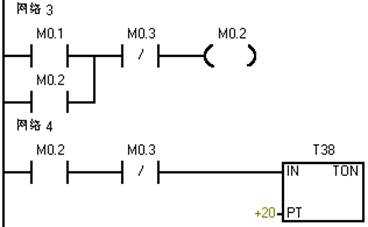

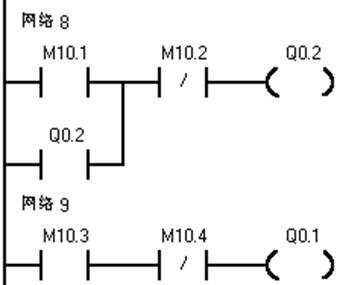

圖40 水塔水位控制梯形圖

4. 程序的調試和運行

輸入梯形圖程序并按控制要求調試程序。
