S7 PLC通過自由通信口模式接受條形碼閱讀器的

• 2018-09-08

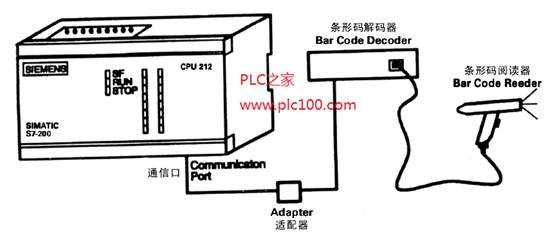

本例說明如何將SIMATIC S7-212或S7-214與條形碼閱讀器配合使用。

讀入條形碼的信息并經解碼器翻譯后，再通過自山通信u模式(Freeport Mode)把信息傳入SIMATIC。在S7-212或214的內存中有兩個緩沖區，用來存儲條形碼信息，這兩個緩沖區輪流地存儲每次新讀入的條形碼。

通常這些數據可供程序調用。但本例中僅僅將信息存入接收緩沖區，可以用S7-200程序包來查看。

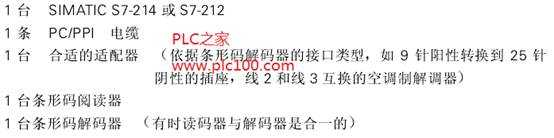

硬件要求

為能正常進應用此例，你需要以下硬件：

可能會出現一個問題:

因為SIMATIC S7-200和條形碼閱讀器都作為數據通信設備(DCE)，所以兩臺設備的數據傳輸方向有可能會相同，也就是說，二者的數據接收線接在一起，發送線也接在了一起(線2和3)。這個問題可以通過轉換器的正確設置或使用合適的線路適配器(空調制解調式的適配器)來解決。

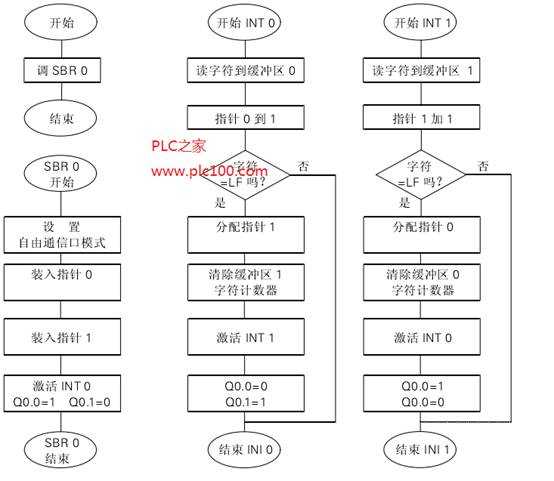

程序框圖

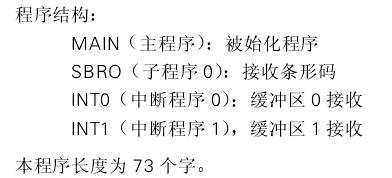

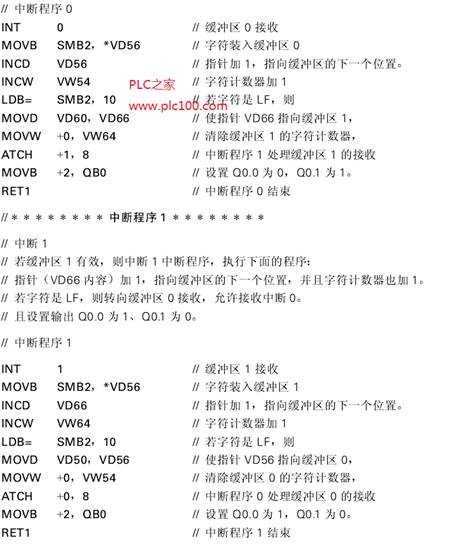

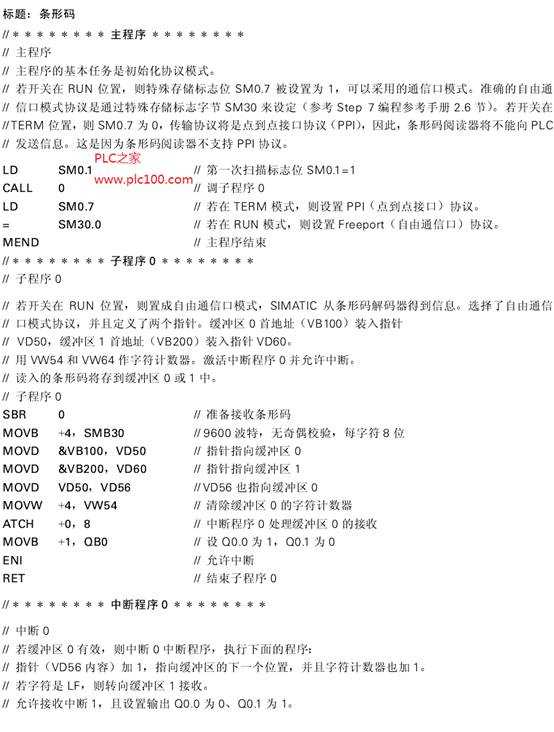

程序和注釋

該程序從條形碼閱讀器接收信息再存入兩個緩沖區。

從條形碼解碼器傳出的信息是ASCII碼形式，所接收的條形碼存在SIMATIC內存中。這些數據可被程序利用，但本例中僅僅將信息存入接收緩沖區，可以用SIMATIC S7-200程序包來查看。
