帶過程仿真的S7-200的PID控制程序舉例

• 2018-09-08

概述

本例描述了用S7-200實現PID控制功能。這個程序是一個帶過程仿真的獨立執行的PID例子，它很容易修改后與模擬模塊EM235一起使用。

例圖

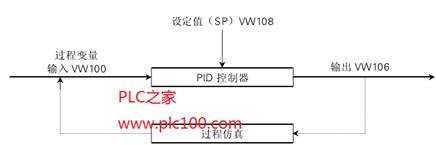

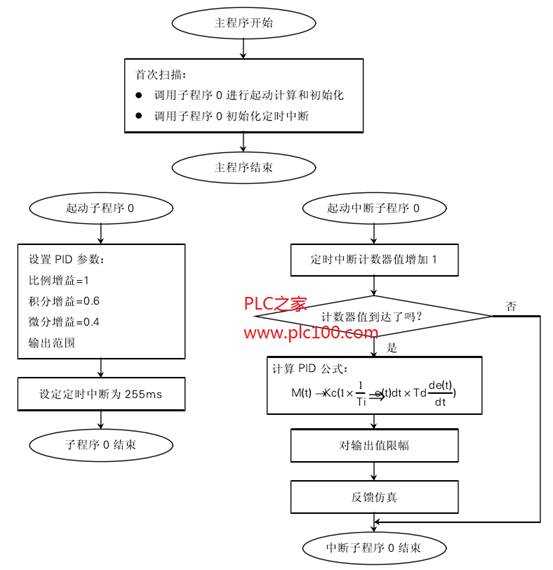

程序結構圖

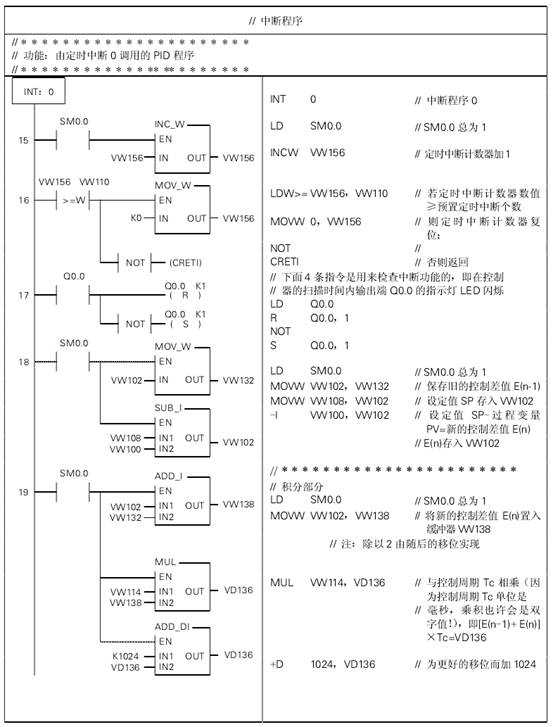

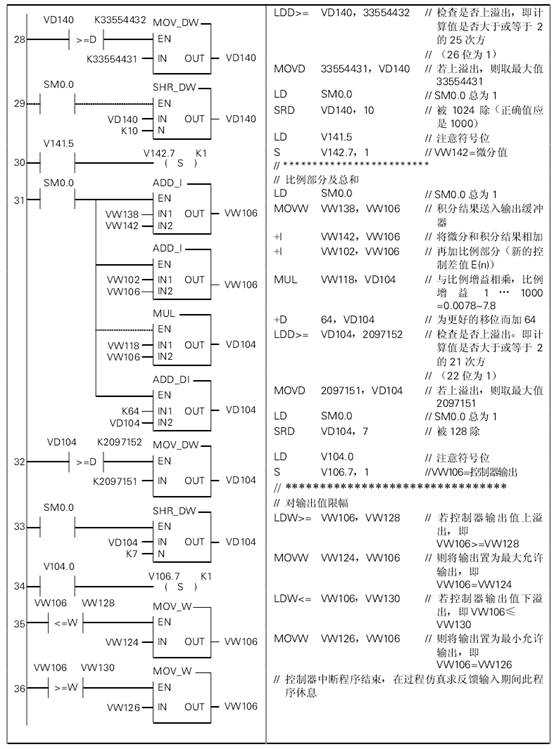

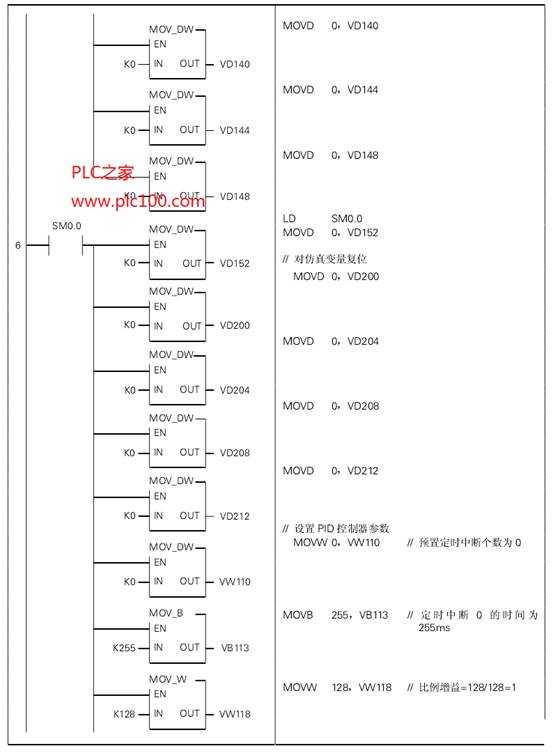

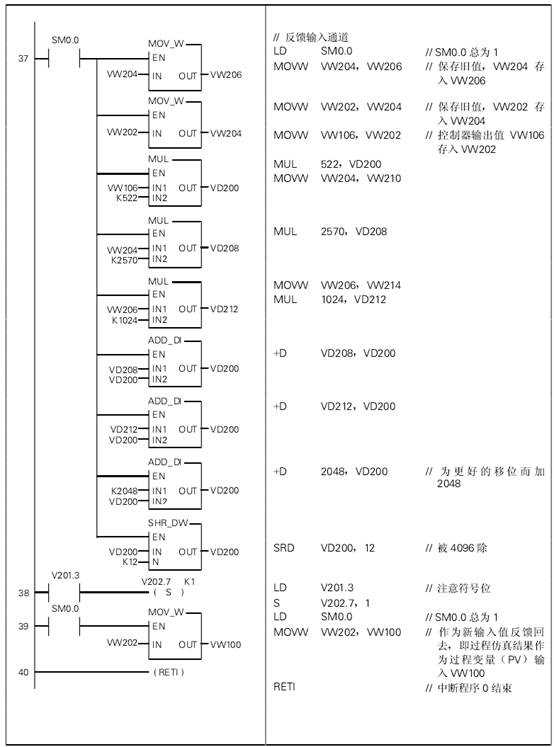

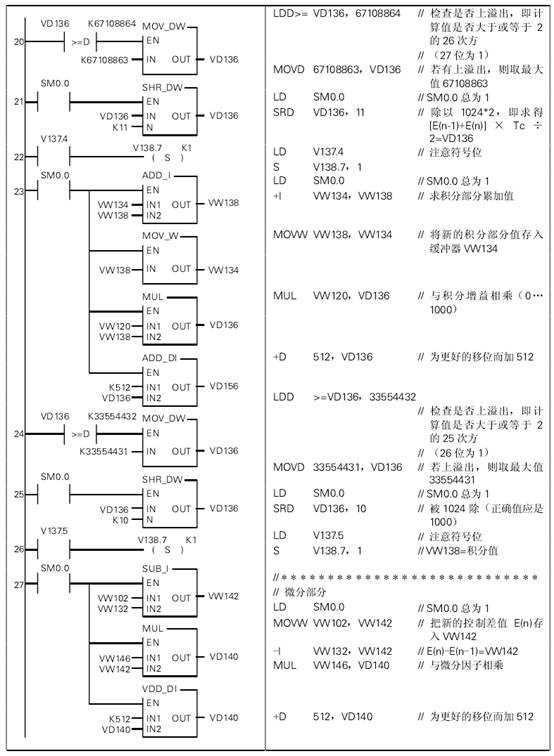

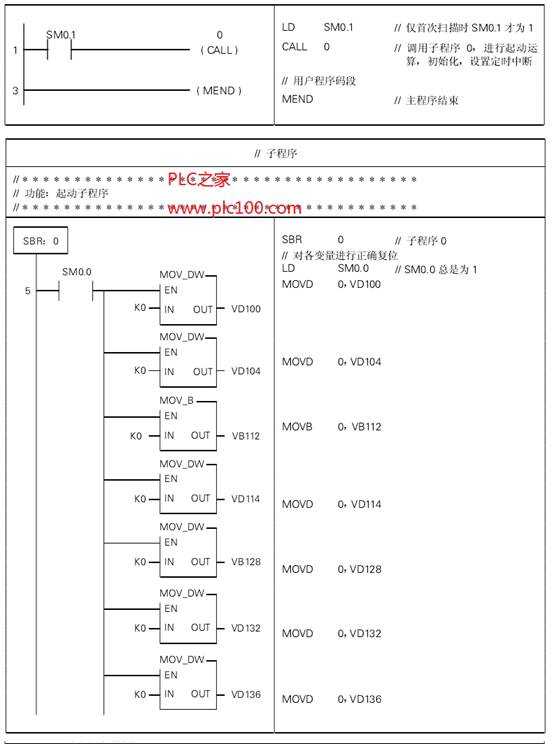

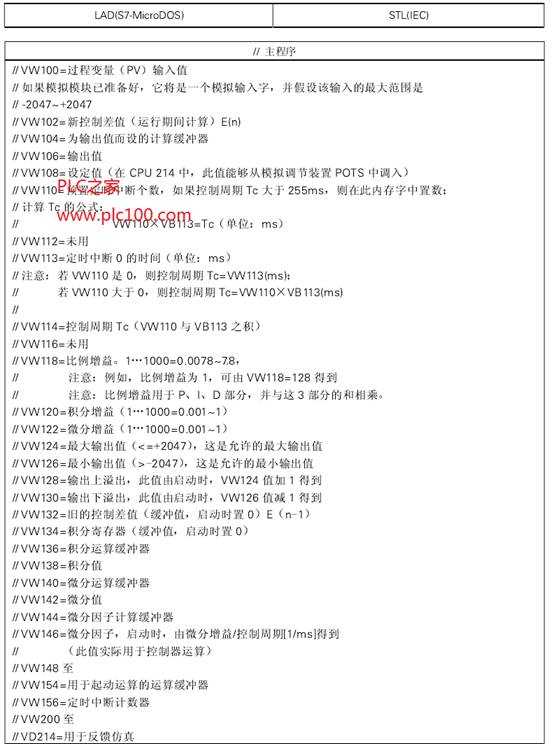

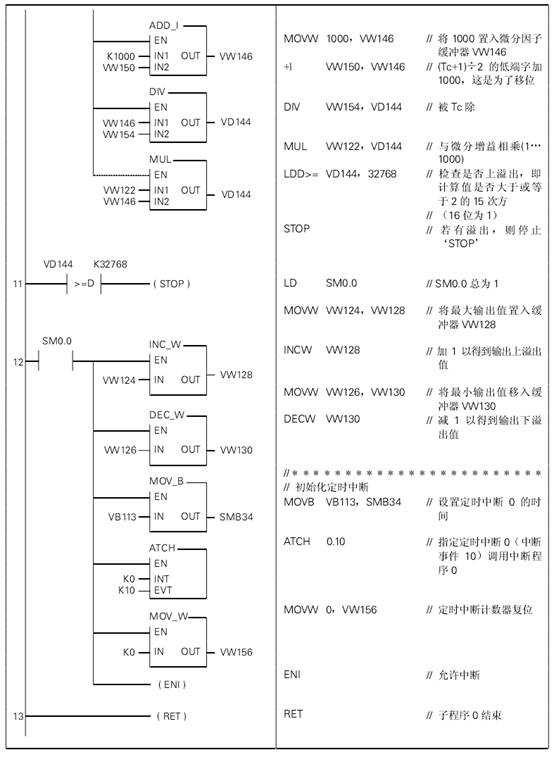

程序及注解

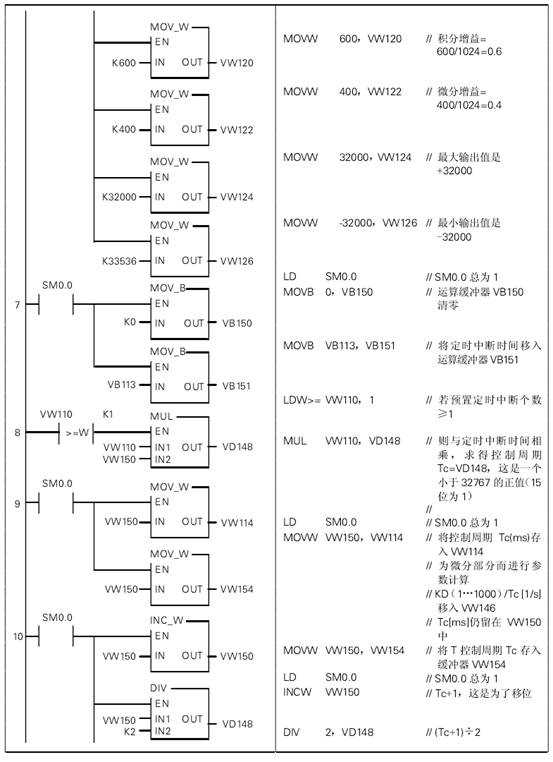

初始化部分將PID的所有值復位，并定義了計算P舊控制器的控制周期Tc.計算PID過程中，出現了某些數字方面的問題，以及控制周期丁c的計算。山于掃描時間的限制，除法運算通過移位來實現(1024近似為1000)，而未調用專門的除法子程序。

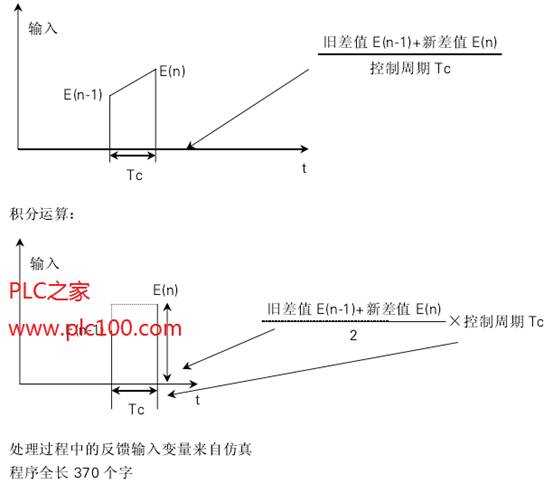

微分和積分是另外2個比較靈敏的數學運算，采用如下公式:

微分運算:
