例3 PLC設計延時接通電路梯形圖

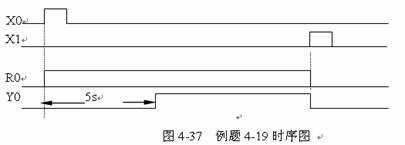

設計延時接通電路梯形圖?？刂埔髸r序如圖4-37所示。輸入端Ⅹ0、X1接不帶自鎖按鈕，被控設備接于輸出端子Y0。

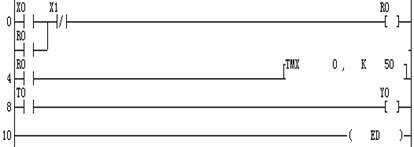

例題分析：根據時序圖設計梯形圖，如圖4-38所示。

圖4-38 延時接通梯形圖

當輸入Ⅹ0端子的信號接通時，輸入繼電器的線圈Ⅹ0接通，其常開觸點Ⅹ0閉合，內部繼電器R0接通，其常開觸點R0閉合，接通定時器T0，T0的設定值K50開始遞減。減至“0”時T0的常開觸點閉合，輸出繼電器Y0相對于X0延遲5s后接通。當輸入端Ⅹ1接通后，內部繼電器R0失電，R0的常開觸點斷開，定時器T0復位。T0的常開觸點斷開，使輸出Y0為0FF。
