例5 PLC振蕩電路梯形圖時序圖

振蕩電路分析。試分析圖4-40所示梯形圖的邏輯功能。

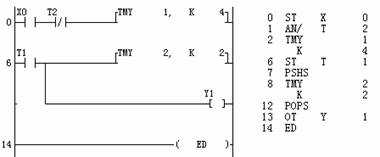

圖4-40 振蕩電路梯形圖、指令表

例題分析

X0接通T1線圈受激，延時4s后T1的常開觸點閉合，同時使T2、Y1線圈受激，Y1輸出。T2線圈受激2s后按如下順序產生一系列動作（注意與時序圖對應著分析）。①T2常閉觸點斷開②使T1線圈失電，③ T1線圈失電又使T1常開觸點斷開進而導致④T2、Y1線圈同時失電， ⑤T2線圈失電使T2常閉復位，⑥下一個掃描周期，復位后的T2常閉觸點又使T1線圈受激，4s后T2、Y1線圈再次受激……。分析可見Y1產生了一個周期為6s的振蕩信號，時序如圖4-41所示。

圖4-41 例題4-21時序圖
