松下PLC FP1型PLC的AN邏輯與、AN/邏輯與非

• 2018-09-08

AN邏輯與

AN/邏輯與非

AN：使A型（常開）觸點串聯。

AN/：使B型（常閉）觸點串聯。

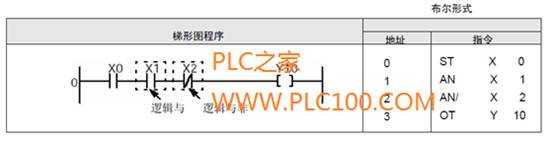

程序示例

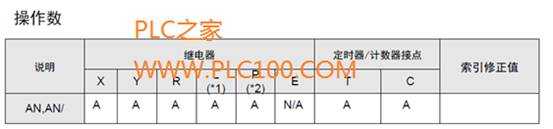

（*1）此項只用于FP-C/FP2/FP2SH/FP10SH。

（*2）此項只用于FP2/FP2SH/FP10SH。

A： 可以使用

N/A：不可以使用

示例說明

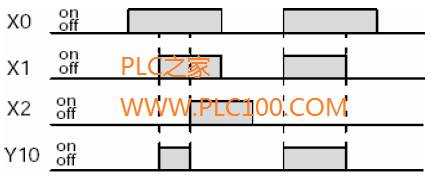

當X0和X1均閉合且X2斷開時，Y10閉合。

描述

和前面直接串聯的邏輯運算的結果，執行邏輯“與”運算。

編程時注意事項

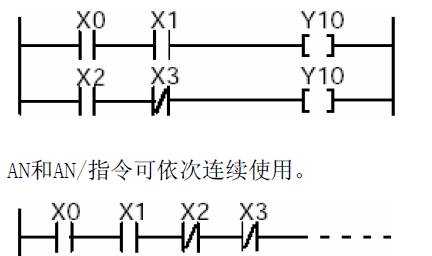

當常開的觸點（A型觸點）串連時，使用AN指令。

當常閉的觸點（B型觸點）串連時，使用AN/指令。
