松下PLC主控繼電器MC主控繼電器結束MCE

當執行條件為ON時，執行MC和MCE之間的程序。

當執行條件為OFF時，MC和MCE之間的輸出全部為OFFo

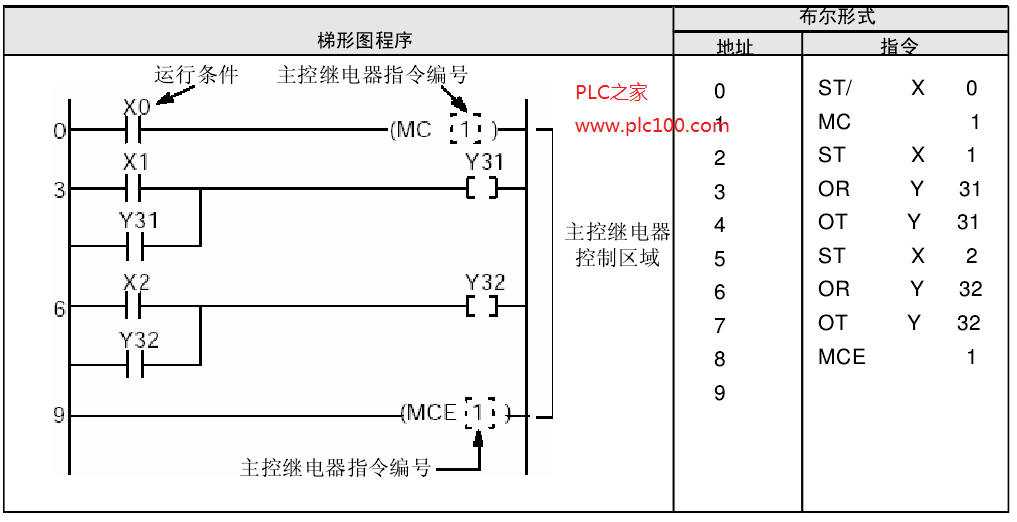

梯形圖程序

示例說明

當執行條件X0為ON時，執行由MC1指令到MCE1指令之間的程序。

若執行條件為OFF，則位于MC1和MCE1指令之間的程序不進行輸出處理，輸出被置為OFF。

當執行條件為ON時，執行MC1和MCE1之間的程序。

當執行條件為OFF狀態時，各指令的操作如下:

在使用以卜指令時必須注意，因為這些指令(例如微分指令)在檢測到執行條件(觸發器)的上升沿時被執行。

一DF指令

一CT指令的計數輸入

一F118 (UDC)指令的計數輸入

一SR指令的移位輸入

一F119 CLRSR)指令的移位輸入

一NSTP指令

一微分執行型高級指令(這些指令由P和指令編號指定)

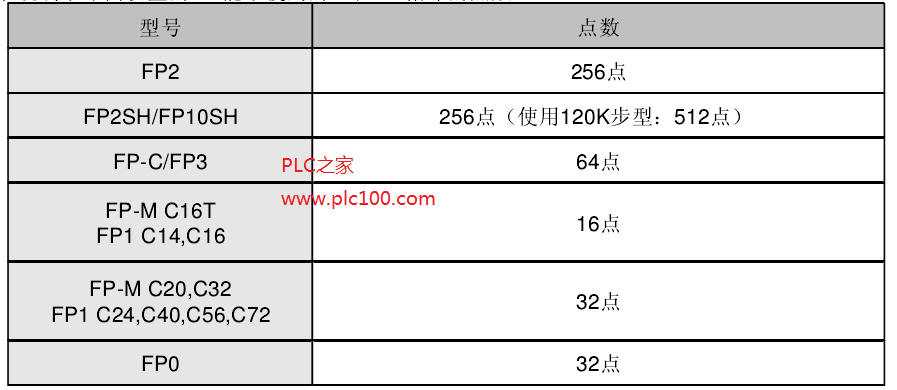

下表說明了不同機型的PLC能夠使用的MC和MCE指令的點數。
